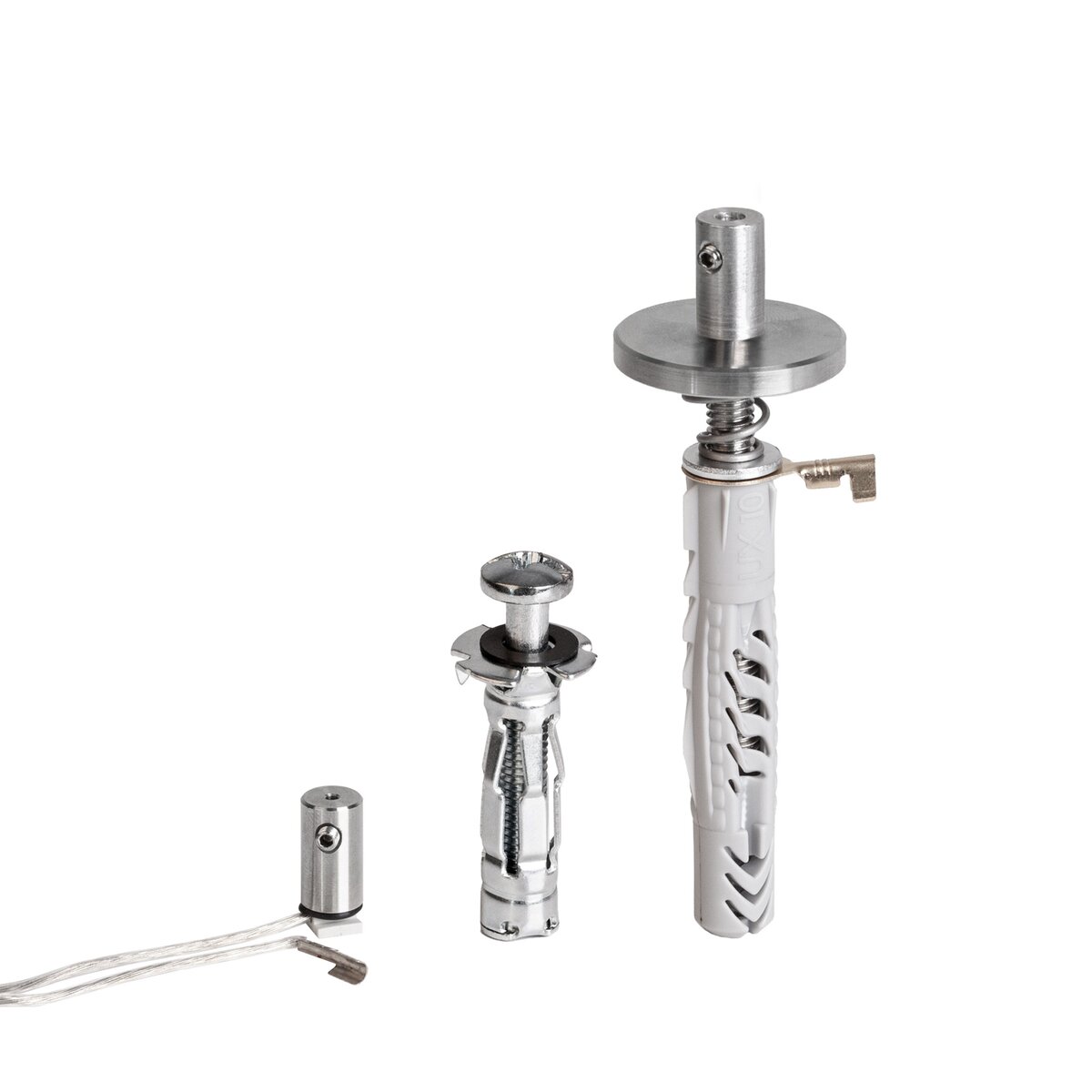

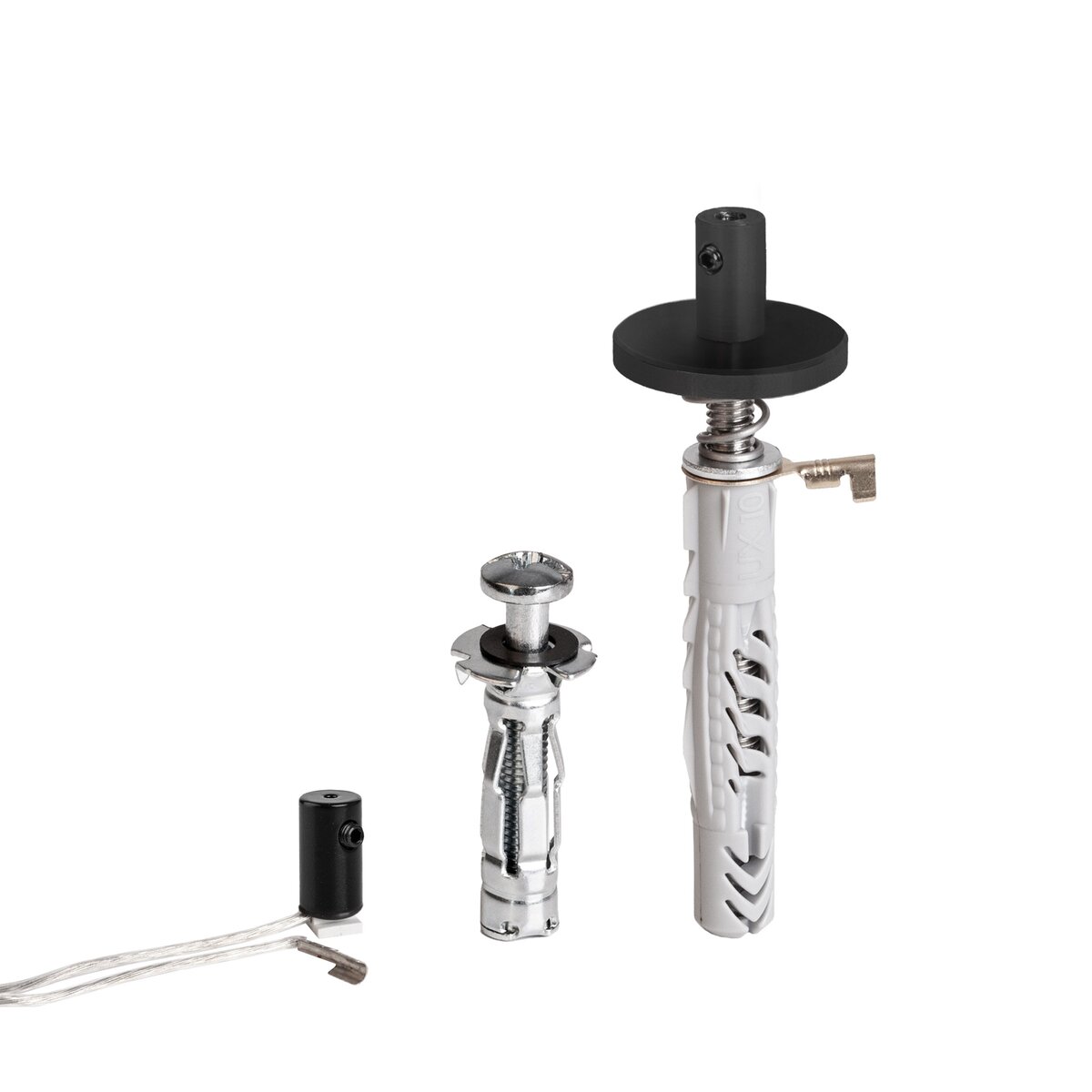

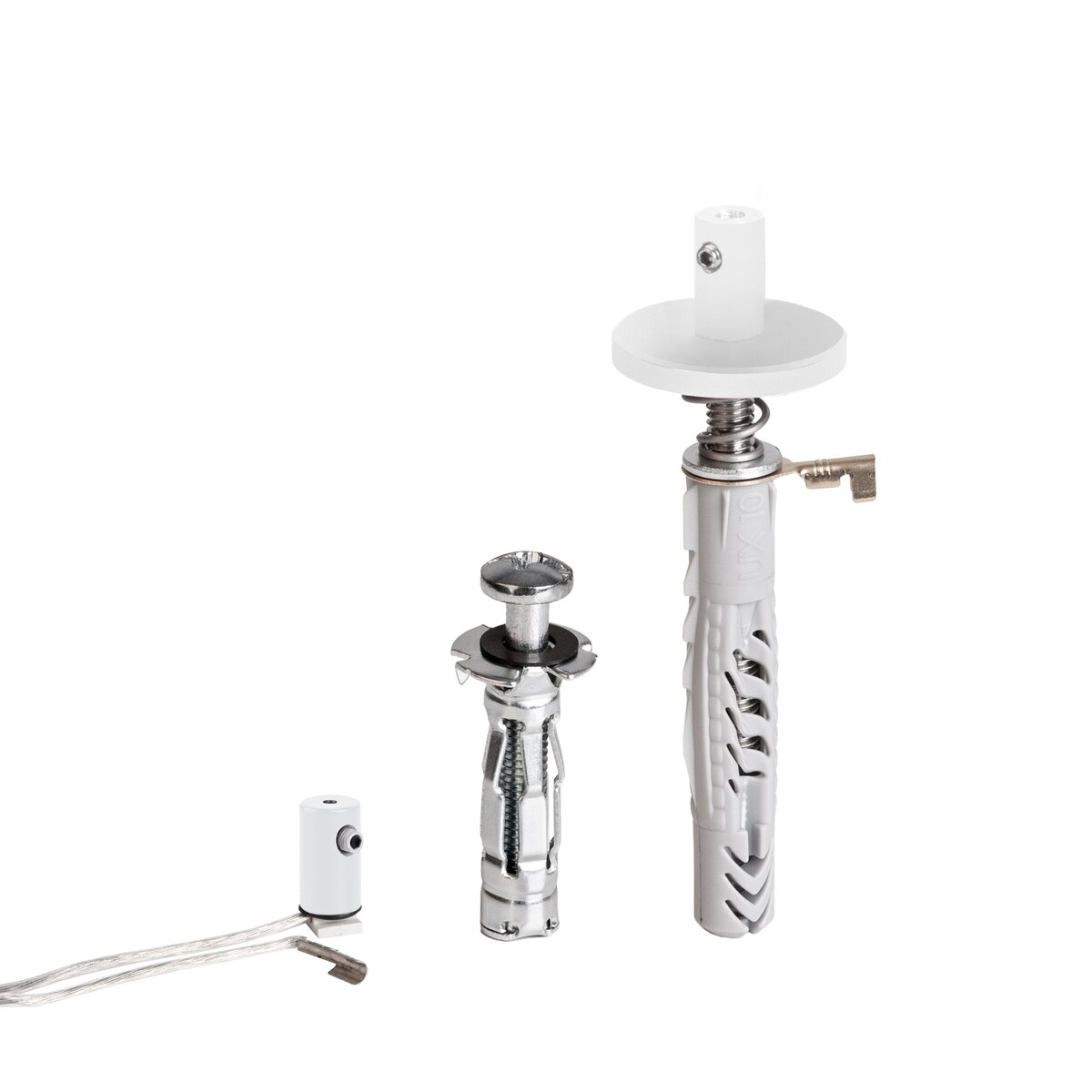

Befestigungsset FI-8-ZM-1
Die Aufhängungseinheit FI-8-ZM-1 dient zur Längsabhängung von LED-Leuchten über ein Stahlseil und ermöglicht eine präzise Einstellung der Abhänghöhe durch einen integrierten Schiebemechanismus. Zusätzlich besteht die Möglichkeit einer einpoligen Stromversorgung DC 12V/24V. Die kompakte Bauweise eignet sich für dezente Leuchtenkonstruktionen und gewährleistet eine sichere Montage auf verschiedenen Untergründen.
Montagehinweis
Das Deckenelement wird in eine vorgebohrte Öffnung eingesetzt und mit dem passenden Dübel an der Oberfläche (Beton, Mauerwerk oder Gipskarton) befestigt. Für massive Untergründe wird ein Kunststoffdübel verwendet, für Gipskarton ein Metallspreizdübel. Das Befestigungselement wird in die ZM-Montageschiene des Profils eingeschoben und durch den Arretiermechanismus fixiert. Das Stahlseil wird in das Aufhängungselement eingeführt und mit der Druckschraube gesichert. Die gewünschte Länge wird durch Verschieben im Mechanismus eingestellt und automatisch fixiert.
Kompatibilität
Geeignet für LED-Aluminiumprofile und Leisten mit ZM-Montageschiene (kleines Schloss) sowie für lineare und polygonale Leuchtenkonstruktionen. Verwendbar mit Seil CU FI 0,95 mm.
Zusätzliche Informationen
Die kompakte Ausführung eignet sich besonders für leichte und dezente Leuchten. Für stabile Aufhängungen werden mindestens zwei Elemente pro Leuchte empfohlen.

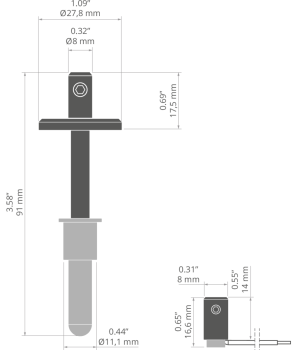

Technische Spezifikation
| Material |
Rostfreier Stahl, Aluminium |
| Erhältliche Farben |
Silber, Schwarz, Weiß |
| IP-Schutzart |
20 |
| Korrosionsbeständigkeit |
Ja |
| Leitfähigkeit |
Ja |
| UV-Beständigkeit |
Ja |
| Betriebstemperatur |
54 °C |
| Tragfähigkeit |
15 kg |
| Maximale Stromstärke |
10 A |
| Spannungsabfall |
0.1 V |
