Befestigungsset PUSZ ZM-1 mit Stromversorgung

Befestigungsset PUSZ ZM-1 mit Stromversorgung

Die Aufhängungseinheit PUSZ ZM-1 dient zur Längsabhängung von LED-Leuchten über Stahlseile oder Metallstäbe und ermöglicht gleichzeitig eine einpolige Stromversorgung DC 12V/24V. Durch den integrierten Schiebemechanismus kann die gewünschte Höhe der Leuchte präzise eingestellt werden. Die Konstruktion eignet sich für unterschiedliche Montageflächen und gewährleistet eine stabile Befestigung auch bei höheren Lasten.

Montagehinweis

Das Deckenelement wird in eine vorgebohrte Öffnung eingesetzt und mit dem mitgelieferten Zubehör an der Oberfläche (Beton, Stein, Mauerwerk oder Gipskarton) befestigt. Für massive Untergründe wird ein Kunststoffdübel verwendet, für Gipskarton ein Metallspreizdübel. Das Befestigungselement wird in die ZM-Montageschiene des Profils eingeschoben und durch den Arretiermechanismus fixiert. Das Seil oder der Stab wird in das Aufhängungselement eingeführt und mittels Druckbolzen gesichert. Die Position kann durch Verschieben im Mechanismus exakt eingestellt werden.

Kompatibilität

Geeignet für LED-Aluminiumprofile und Leisten mit ZM-Montageschiene sowie für lineare und polygonale Leuchtenkonstruktionen. Verwendbar mit Seil CU FI 0,95 mm oder Stab PUSZ-ALU.

Zusätzliche Informationen

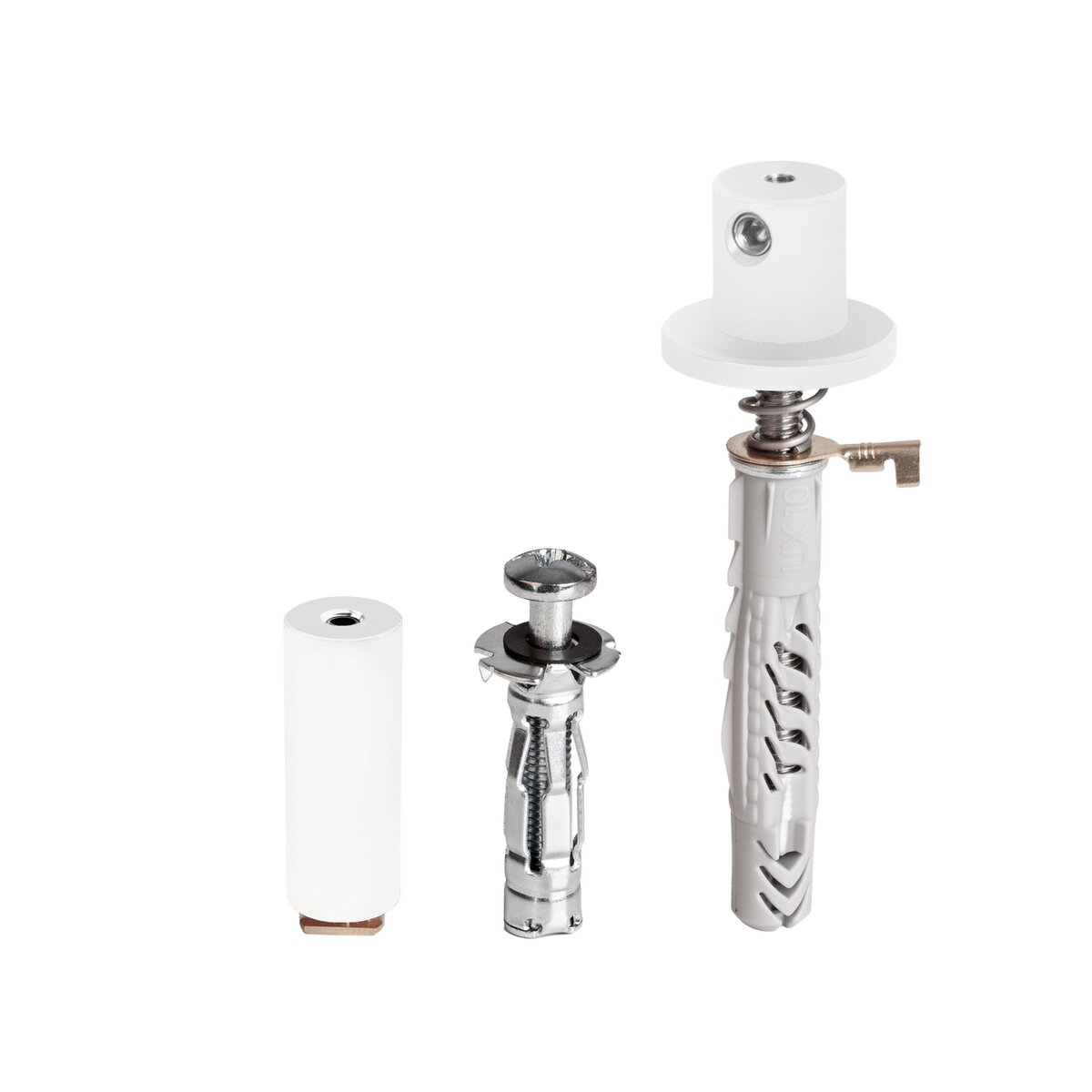

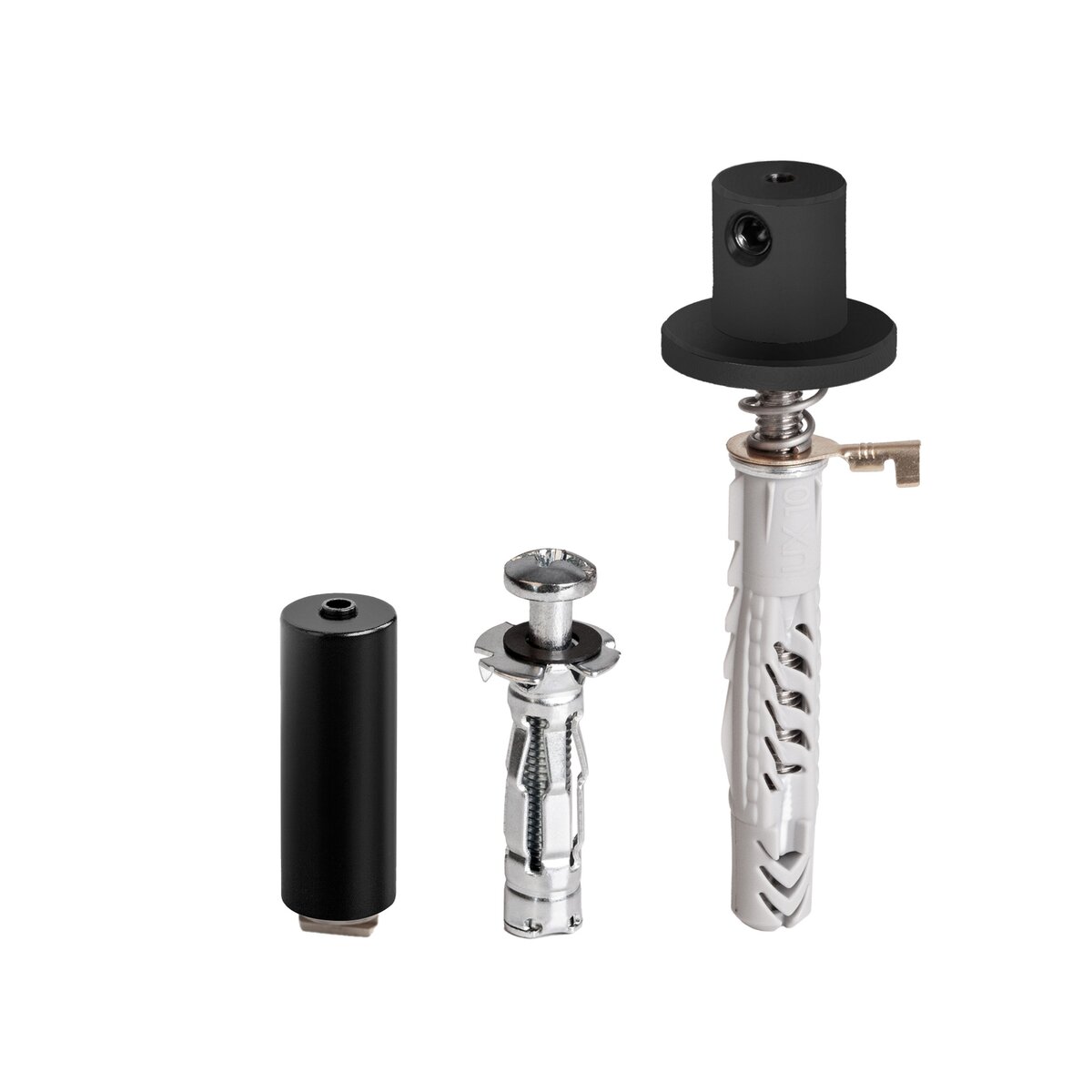

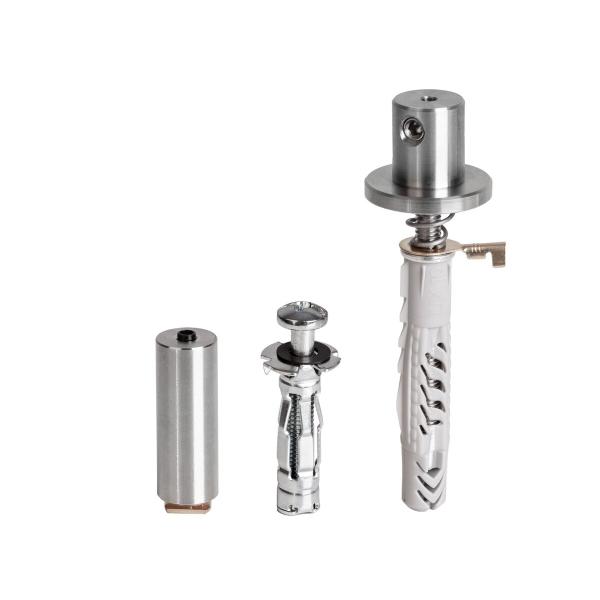

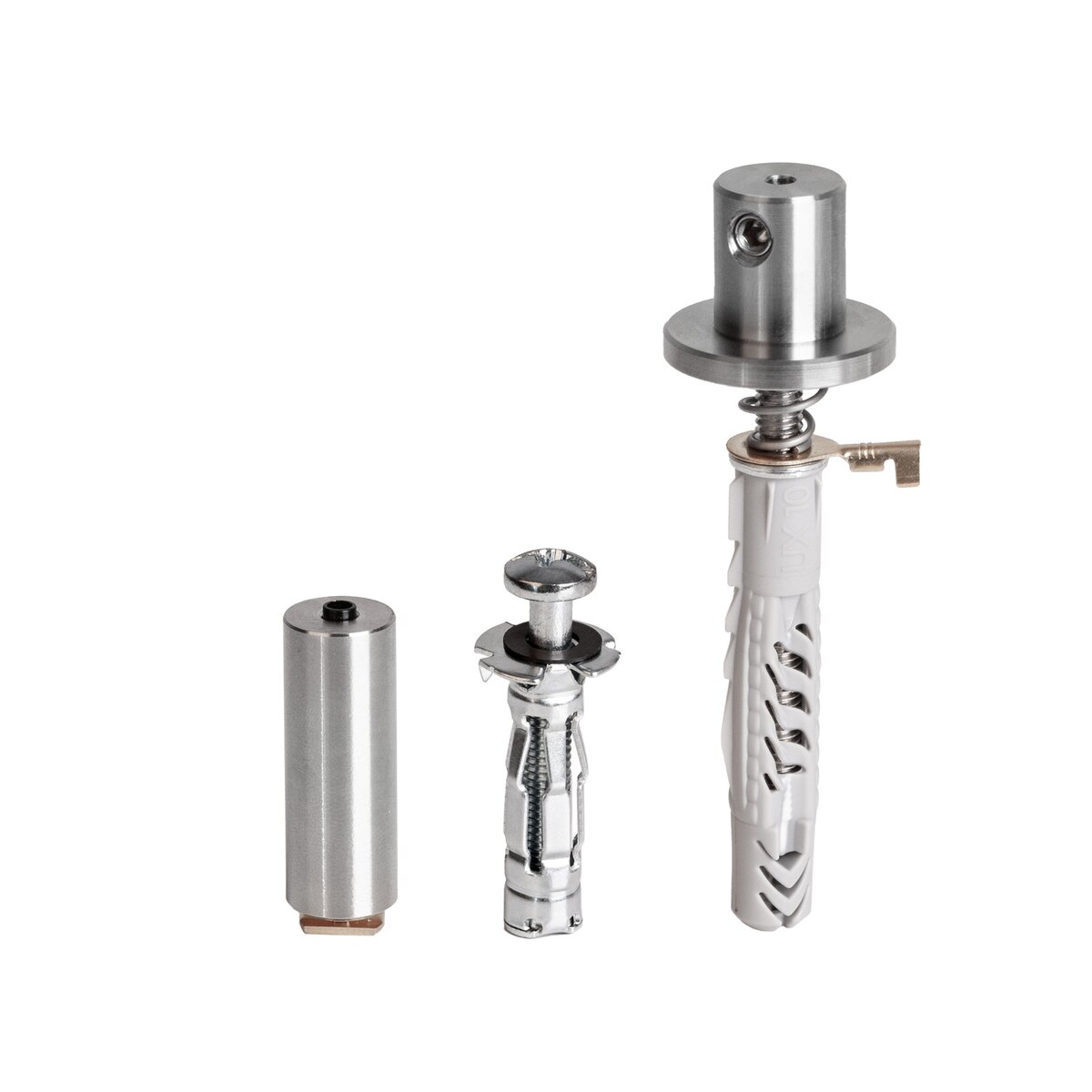

Im Lieferumfang enthalten sind das Deckenelement sowie das Profilbefestigungselement. Für stabile Aufhängungen werden mindestens zwei Elemente pro Leuchte empfohlen.

Technische Spezifikation
