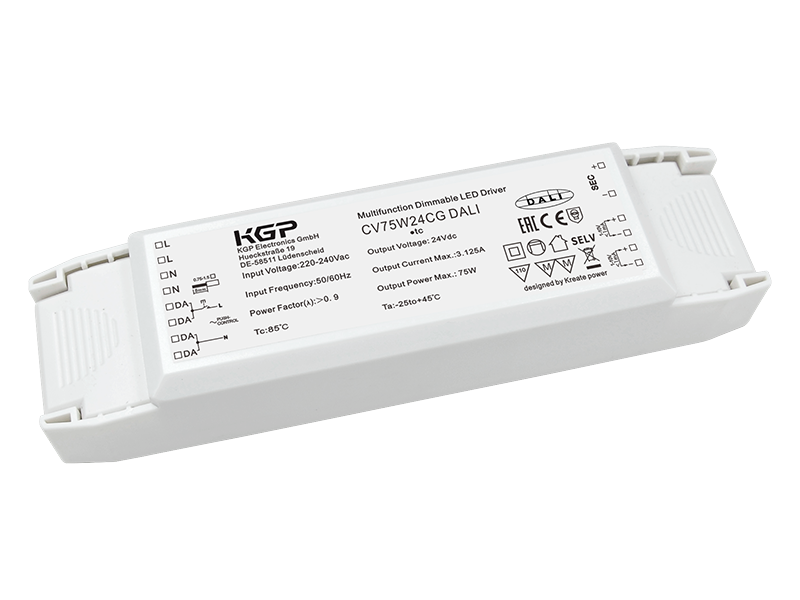

LED Netzteil 75W | 24V | dimmbar, DALI & 1-10V | IP20

(Art.Nr.: 100-07-800-K)

LED Netzteil 75W | 24V | dimmbar, DALI & 1-10V | IP20

Name: LED Netzteil 75W | 24V | dimmbar, DALI & 1-10V | IP20
SKU: 100-07-800-K
Price: 46.90 EUR
Availability: InStock

Lieferzeit:
ca. 3-4 Tage

ca. 3-4 Tage

46,90 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt

Beschreibung

24-V-LED-Netzteil 75 W mit DALI und analoger Helligkeitsregelung

Mit diesem Konstantspannungsnetzteil (CV) lassen sich passende 24-V-LED-Streifen und LED-Module versorgen und dimmen. Es stellt eine Ausgangsleistung von 22 bis 75 W bereit. Bei der Zusammenstellung der Beleuchtung ist die Mindestlast von 22 W zu beachten.

Für die Helligkeitsregelung stehen DALI, 1–10 V und Tasterdimmung (PUSH-Dim) zur Verfügung. Dadurch kann das Netzteil in eine zentrale Lichtsteuerung eingebunden oder direkt über einen geeigneten Taster bedient werden. Im PUSH-Dim-Betrieb bleibt die zuletzt eingestellte Helligkeit nach einer Unterbrechung der Stromversorgung gespeichert.

Das unabhängige Gehäuse mit Steckklemmen eignet sich für geplante Installationen in trockenen Innenbereichen. Typische Einsatzmöglichkeiten sind dimmbare Vitrinenbeleuchtungen, beleuchtete Regale und indirekte Lichtlösungen mit passenden 24-V-LED-Streifen.

Überlast-, Kurzschluss- und Leerlaufschutz unterstützen einen zuverlässigen Betrieb. Nach Beseitigung einer Störungsursache stellt die Auto-Recovery-Funktion die Betriebsbereitschaft automatisch wieder her.

Hinweise

Die Installation und der elektrische Anschluss dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Die Angaben basieren auf Herstellerinformationen. Irrtümer und Druckfehler sind vorbehalten. Bei abweichenden Angaben gelten die Werte und Spezifikationen im Herstellerdatenblatt.

Technische Daten

Technische Spezifikation

Netzteiltyp	Konstantspannung (CV), Modell CV75W24CG DALI
Länge / Breite / Höhe	220 / 58 / 40 mm; maximal 41,7 mm einschließlich hervorstehender Teile laut Zeichnung
Ausgangsspannung	24 V DC; Spannungsgenauigkeit: ±5 %
Ausgangsleistung	22–75 W; Mindestlast: 22 W
Ausgangsstrom	Maximal 3,125 A
Schaltung / Steuerung	DALI, 1–10 V oder primäre Tasterdimmung (PUSH-Dim); zusätzlich 100-kΩ-Potentiometer laut Hersteller
Dimmbereich	Laut Parameterübersicht: PUSH und DALI 0–100 %, 1–10 V 2–100 %; im Abschnitt zur Steuerung abweichend jeweils 1–100 % angegeben
Speicherfunktion	Speicherung der Helligkeit bei Stromausfall im PUSH-Dim-Betrieb
PUSH-Dim-Synchronisierung	Maximal 15 Geräte gemäß Herstellerangabe
Eingangsspannung	220–240 V AC; zulässiger Bereich: 198–264 V AC
Eingangsfrequenz	50/60 Hz
Eingangsstrom	≤ 0,5 A bei 230 V AC und Volllast
Eingangsleistung	≤ 88 W bei 230 V AC und Volllast
Leistungsfaktor	≥ 0,90 bei 230 V AC, Volllast und ohne Dimmer
Wirkungsgrad	≥ 84 % bei 230 V AC, Volllast und ohne Dimmer
Restwelligkeit	< 2 % über den gesamten Dimmbereich gemäß Herstellerangabe
Gesamtklirrfaktor (THD)	≤ 20 % bei 230 V AC und Volllast
Leerlauf-Leistungsaufnahme	≤ 0,5 W bei 230 V AC
Startverzögerung	≤ 1 s bei 230 V AC und Volllast
Gehäuseausführung	Für unabhängige Installation gemäß Herstellerdatenblatt
Anschlussart	Steckklemmen (Push-in)
Leiterquerschnitte	Primär- und Sekundäranschluss: 0,75–1,5 mm²
IP-Schutzart	IP20
Schutzklasse	II
Schutzfunktionen	Überlast-, Kurzschluss- und Leerlaufschutz mit automatischer Wiederherstellung (Auto-Recovery)
Einsatzbereich	Trockene Innenbereiche
Arbeitstemperatur	−25 bis +45 °C
Lagertemperatur	−40 bis +80 °C
Maximale Gehäusetemperatur	85 °C (Tc)
Nominale Lebensdauer	50.000 Stunden gemäß Herstellerangabe, abhängig von Betriebs- und Gehäusetemperatur
Garantie	5 Jahre gemäß Herstellerangabe
Kennzeichnung	CE gemäß Herstellerdatenblatt
RoHS	2011/65/EU
