DALI & 1-10V Dimmbarkeit

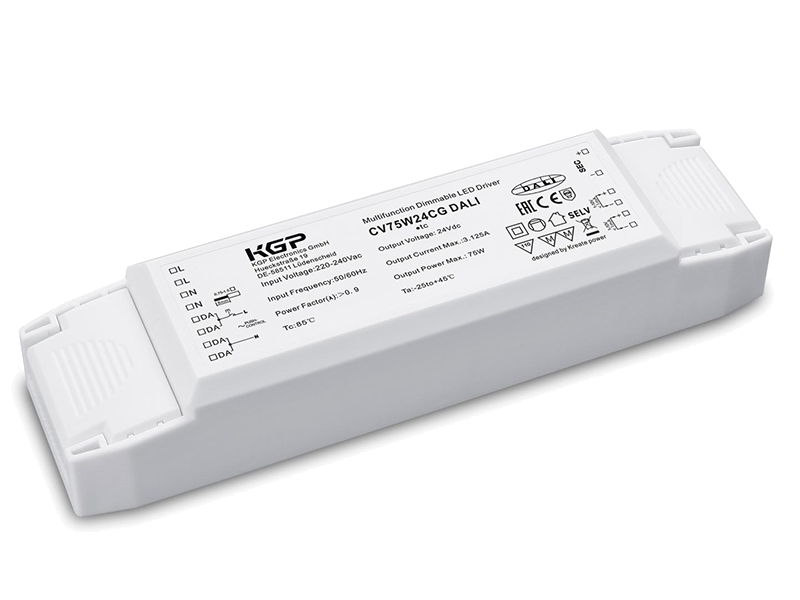

LED Netzteil 75W | 24V | dimmbar, DALI & 1-10V |IP20
(Art.Nr.: 100-07-801 -K)
DALI & 1-10V Dimmbarkeit

LED Netzteil 75W | 24V | dimmbar, DALI & 1-10V |IP20

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
39,00 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt
Hinweis zur gesetzlichen Gewährleistung
Beschreibung

75-W-LED-Netzteil für 24-V-Beleuchtung – dimmbar über DALI, PUSH und 1–10 V

Bei der Planung einer dimmbaren LED-Beleuchtung bietet dieses Konstantspannungsnetzteil (CV) mehrere Steuerungsmöglichkeiten. Es versorgt passende 24-V-LED-Streifen und LED-Module mit einer angeschlossenen Gesamtleistung von 22 bis 75 W. Die Mindestlast von 22 W muss bei der Auswahl der Beleuchtung berücksichtigt werden.

Die integrierte Helligkeitsregelung lässt sich über DALI, 1–10 V oder einen PUSH-Dim-Taster bedienen. Damit eignet sich der LED-Treiber sowohl für die Einbindung in eine zentrale Lichtsteuerung als auch für eine direkte Tasterbedienung. Im PUSH-Dim-Betrieb bleibt die zuletzt eingestellte Helligkeit nach einer Unterbrechung der Stromversorgung gespeichert.

Das unabhängige Gehäuse verfügt über Steckklemmen für den Anschluss. Mögliche Anwendungen sind regelbare Vitrinenbeleuchtungen, beleuchtete Regalsysteme und indirekte Lichtinstallationen mit kompatiblen 24-V-LED-Streifen. Der Einsatz erfolgt in trockenen Innenbereichen.

Überlast-, Kurzschluss- und Leerlaufschutz ergänzen die Ausstattung. Sobald die Fehlerursache behoben ist, ermöglicht die Auto-Recovery-Funktion die automatische Wiederaufnahme des Betriebs.

Hinweise

Die Installation und der elektrische Anschluss dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Die Angaben basieren auf Herstellerinformationen. Irrtümer und Druckfehler sind vorbehalten. Bei abweichenden Angaben gelten die Werte und Spezifikationen im Herstellerdatenblatt.

Technische Daten
Technische Spezifikation
Netzteiltyp Konstantspannung (CV), Modell CV75W24CG DALI
Länge / Breite / Höhe 220 / 58 / 40 mm
Ausgangsspannung 24 V DC; Ausgangsspannungsbereich: 23,4–24 V DC; Spannungsgenauigkeit: ±5 %
Ausgangsleistung 22–75 W; Mindestlast: 22 W
Ausgangsstrom Maximal 3,125 A
Schaltung / Steuerung DALI, 1–10 V oder primäre Tasterdimmung (PUSH-Dim); zusätzlich 100-kΩ-Potentiometer laut Hersteller
Dimmbereich PUSH: 0–100 %. DALI: 0–100 % laut Parameterübersicht, 1–100 % laut Steuerungsabschnitt. 1–10 V: 2–100 % laut Parameterübersicht, 1–100 % laut Steuerungsabschnitt. Die Herstellerangaben sind hierzu uneinheitlich.
Speicherfunktion Speicherung der Helligkeit bei Stromausfall im PUSH-Dim-Betrieb
PUSH-Dim-Synchronisierung Maximal 15 Geräte gemäß Herstellerangabe
Eingangsspannung 220–240 V AC; zulässiger Bereich: 198–264 V AC
Eingangsfrequenz 50/60 Hz
Eingangsstrom ≤ 0,5 A bei 230 V AC und Volllast
Eingangsleistung ≤ 88 W bei 230 V AC und Volllast
Leistungsfaktor ≥ 0,90 bei 230 V AC, Volllast und ohne Dimmer
Wirkungsgrad ≥ 85 % bei 230 V AC, Volllast und ohne Dimmer
Restwelligkeit < 2 % über den gesamten Dimmbereich gemäß Herstellerangabe
Gesamtklirrfaktor (THD) ≤ 20 % bei 230 V AC und Volllast
Leerlauf-Leistungsaufnahme ≤ 0,5 W bei 230 V AC
Startverzögerung ≤ 1 s bei 230 V AC und Volllast
Gehäuseausführung Für unabhängige Installation gemäß Herstellerdatenblatt
Anschlussart Steckklemmen (Push-in)
Leiterquerschnitte Primär- und Sekundäranschluss: 0,75–1,5 mm²
IP-Schutzart IP20
Schutzklasse II
Schutzfunktionen Überlast-, Kurzschluss- und Leerlaufschutz mit automatischer Wiederherstellung (Auto-Recovery)
Einsatzbereich Trockene Innenbereiche
Arbeitstemperatur −25 bis +45 °C
Lagertemperatur −40 bis +80 °C
Maximale Gehäusetemperatur 85 °C (Tc)
Nominale Lebensdauer 50.000 Stunden gemäß Herstellerangabe, abhängig von Betriebs- und Gehäusetemperatur
Garantie 5 Jahre gemäß Herstellerangabe
Kennzeichnung CE gemäß Herstellerdatenblatt
RoHS 2011/65/EU
Datenblatt
PDF
