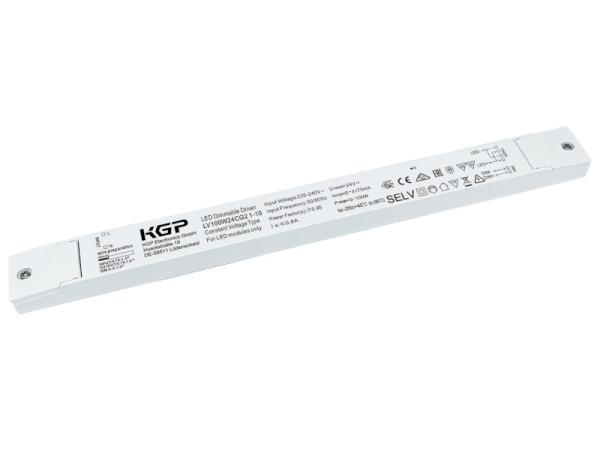

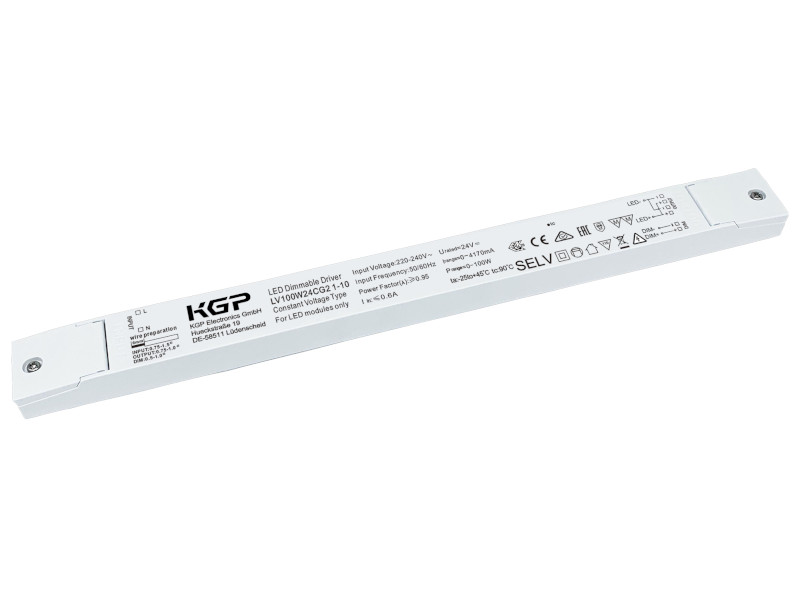

Langlebiges 100W LED Netzteil – 24V, 5 Jahre Garantie
Lineares LED Netzteil Flach 100W | 24V | dimmbar 1-10V | IP20
(Art.Nr.: 100-07-804-LONG)
Langlebiges 100W LED Netzteil – 24V, 5 Jahre Garantie

Lineares LED Netzteil Flach 100W | 24V | dimmbar 1-10V | IP20

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
74,90 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt
Hinweis zur gesetzlichen Gewährleistung
Beschreibung

100-W-LED-Netzteil mit 1–10-V-Dimmung für schlanke 24-V-Lichtinstallationen

Leistungsfähige LED-Beleuchtung benötigt nicht viel Platz für die Stromversorgung: Dieser lineare LED-Treiber liefert 24 V DC Konstantspannung bei einer Ausgangsleistung von bis zu 100 W. Er eignet sich für passende LED-Streifen und LED-Module. Für die angeschlossene Beleuchtung empfiehlt der Hersteller eine Gesamtleistung von mindestens 10 W.

Die Helligkeit wird über den separaten Dimmeingang geregelt. Zur Auswahl stehen 1–10 V, ein geeignetes PWM-Steuersignal oder Widerstandsdimmung. Auch eine Ansteuerung mit 0–10 V wird unterstützt. So lässt sich die Stromversorgung auf unterschiedliche analoge Steuerungskonzepte abstimmen; mit einer passenden Steuerung ist das Herunterdimmen bis zum Ausschalten möglich.

Bei nur 18 mm Höhe und 30 mm Breite bleibt das Gehäuse schmal. Das erleichtert die Unterbringung beispielsweise bei indirekter Raumbeleuchtung, beleuchteten Regalanlagen oder durchgehenden LED-Lichtlinien. Die unabhängige Gehäuseausführung ist für Installationen in trockenen Innenbereichen vorgesehen.

Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz sichern den Betrieb ab. Die Schutzfunktionen verfügen über eine automatische Wiederherstellung, sodass das Netzteil nach Beseitigung der Fehlerursache selbstständig wieder anlaufen kann.

Hinweise

Die Installation und der elektrische Anschluss dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Die Angaben basieren auf Herstellerinformationen. Irrtümer und Druckfehler sind vorbehalten. Bei abweichenden Angaben gelten die Werte und Spezifikationen im Herstellerdatenblatt.

Technische Daten
Technische Spezifikation
Netzteiltyp Konstantspannung (CV), Modell LV100W24CG2 1-10
Länge / Breite / Höhe 350 / 30 / 18 mm
Ausgangsspannung 24 V DC; Toleranz laut Datenblatt: +5 %
Ausgangsleistung 0–100 W; empfohlene angeschlossene Mindestlast: 10 W (10 % der Nennleistung)
Ausgangsstrom 0–4,17 A
Schaltung / Steuerung 3-in-1-Dimmung: 1–10 V DC, PWM-Steuersignal oder Widerstand; 0–10 V DC laut Hersteller ebenfalls unterstützt
Dimmbereich 1–100 % Ausgangstastverhältnis, mit Dim-to-off-Funktion; PWM-Ausgangsfrequenz: 1,38 kHz
PWM-Steuersignal Tastverhältnis: 0–99 %; Frequenz: 0,25–2 kHz; Signalamplitude: 3–10 V
Widerstandsdimmung 0 bis 100/N kΩ; N = Anzahl der gemeinsam gedimmten Netzteile
Quellstrom am Dimmeingang Typisch 0,1 mA bei analoger Spannungssteuerung
Eingangsspannung 220–240 V AC; zulässiger Bereich: 176–264 V AC; DC-Eingangsbereich: 175–280 V DC (EMI nicht bewertet)
Eingangsfrequenz 50/60 Hz; zulässiger Bereich: 47–63 Hz
Eingangsstrom ≤ 0,6 A bei 230 V AC, 50 Hz und Volllast
Eingangsleistung ≤ 115 W bei 230 V AC, 50 Hz und Volllast
Leistungsfaktor ≥ 0,95 bei 220–240 V AC und Nennlast
Wirkungsgrad Typisch 92 %, mindestens 91 % bei 230 V AC und Nennlast
Restwelligkeit 0,5 % gemäß Herstellerangabe
Gesamtklirrfaktor (THD) ≤ 7 % bei 230 V AC und Nennlast
Standby-Leistungsaufnahme ≤ 0,5 W bei 230 V AC und ausgeschaltetem Ausgang (Dim to OFF)
Startzeit ≤ 0,5 s bei 220–240 V AC
Flimmerkennwerte SVM ≤ 0,4; PstLM ≤ 1,0 bei 100 % Last gemäß Herstellerangabe
Gehäuseausführung Unabhängiges Gehäuse, flache lineare Bauweise
Anschlussart Anschlussklemmen für Eingang, Ausgang und Dimmsteuerung
Leiterquerschnitte Eingang: 0,75–1,5 mm²; Ausgang: 0,75–1,0 mm² je Leiter; Steuerung: 0,5–1,0 mm²
Abisolierlänge 6 mm
Maximale Ausgangsleitungslänge 3 m
IP-Schutzart IP20
Schutzklasse II
SELV Ja, galvanisch getrennter Ausgang
Schutzfunktionen Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz mit automatischer Wiederherstellung (Auto-Recovery)
Einsatzbereich Trockene Innenbereiche
Arbeitstemperatur −25 bis +45 °C
Lagertemperatur −40 bis +85 °C
Maximale Gehäusetemperatur 90 °C (Tc)
Nominale Lebensdauer ≥ 60.000 Stunden bei 230 V AC, Volllast und maximaler Arbeitstemperatur; Ausfallrate < 10 % gemäß Herstellerangabe
Garantie 5 Jahre gemäß Herstellerangabe
Prüfzeichen / Kennzeichnungen CE, ENEC, SAA gemäß Herstellerdatenblatt
Stoßspannungsfestigkeit 2 kV zwischen L und N
RoHS 2011/65/EU
