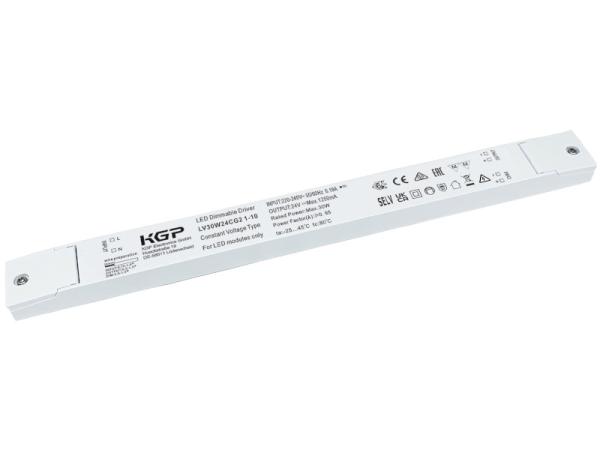

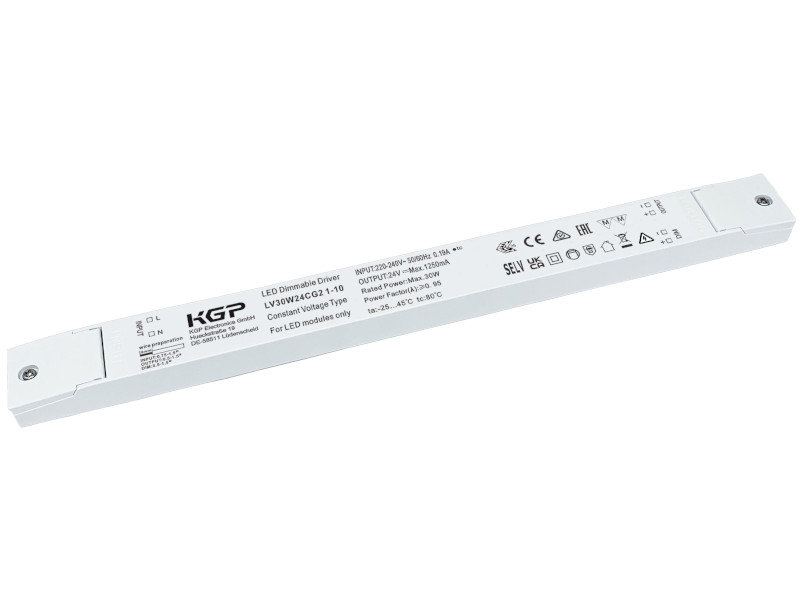

Kompaktes Linear-Netzteil für LED-Anwendungen
Das lineare LED Netzteil Flach 30W | 24V ist eine effiziente und kompakte Lösung für Ihre LED-Beleuchtungsprojekte, besonders dank seines flachen Designs, das eine einfache Integration in LED-Profile ermöglicht und es somit leicht versteckbar macht. Es liefert eine konstante Ausgangsspannung von 24V und ist für eine Leistung von bis zu 30W ausgelegt. Über das 1-10V Steuersystem lässt sich das Netzteil dimmen, sodass die Helligkeit flexibel nach Bedarf angepasst werden kann. Mit einer hohen Effizienz von bis zu 86% gewährleistet es eine zuverlässige und energieeffiziente Stromversorgung für Ihre LED-Leuchten.
Durch eine nominale Lebensdauer von bis zu 80.000 Stunden und einer 5-Jahres-Garantie bietet dieses Netzteil eine langanhaltende, wartungsfreie Nutzung und stellt sicher, dass Ihre Beleuchtungslösungen stets zuverlässig arbeiten.
Technische Daten
Netzspannung 220 – 240V
Eingangsfrequenz 50 – 60 Hz
Leistungsfaktor ≥0.95
Restwelligkeit 0.5%
Produktbeschreibung
Konstantspannung LED-Treiber
dimmbar 1-10V
24V, 0-30W
bis zu 86% Effizienz
nominale Lebensdauer bis zu 80.000h
5 Jahre Garantie
Gehäuseeigenschaften
Schutzart IP20
Schutzklasse II
Unabhängiges Gehäuse mit optionaler Zugentlastung
300 x 30 x 16mm
Funktionen
Überlastschutz
Kurzschlussschutz
Leerlaufschutz
Übertemperaturschutz
*Die Installation des Netzteils sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden.
*Die angegebenen Werte und Informationen basieren auf den Herstellerangaben. Trotz sorgfältiger Prüfung können Irrtümer und Druckfehler nicht ausgeschlossen werden. Im Falle von abweichenden Angaben sind die Werte und Spezifikationen im Datenblatt des Herstellers maßgeblich
Technische Daten für Lineares LED Netzteil Flach 30W|24V|dimmbar 1-10V| IP20
Funktionen:
Ausgangstyp: Konstante Spannung
Dimmbarer Typ: 3 in 1: 1-10 VDC, PWM-Signal, Widerstand
Ausgangsfunktionen: Isolierung SELV
IP-Klasse: IP20
Isolationsklasse Klasse II
Eingang:
Nenneingangsspannung 220-240 VAC
Bereich der AC-Eingangsspannung 176-264 VAC
Bereich der DC-Eingangsspannung 175-280 VDC
Frequenzrate: 50/60 Hz, Bereich: 47~63 Hz
Leistungsfaktor ≥0,95, 220-240 VAC, Nennlast, siehe Diagramme
THD ≤10 % 230 VAC, Nennlast, siehe Diagramme
Standby-Stromverbrauch ≤0,5 W, @230 VAC, Dim to OFF
Ausgang:
Ausgangsspannung 24 VDC+5 %
Leerlaufspannung 24 VDC+5 %
Welligkeit der Ausgangsspannung
30 W <240 mVPK-PK (0,5 %)
Leitungsregelung ±1 %
Lastregelung ±2 %
Überschwingen <105 % Vo
Startzeit ≤ 0,5 s (220–240 VAC)
Effizienz 30 W ≥ 85 % 86 % typ. 230 VAC, Nennlast, an
Ausgangsklemmen, siehe Diagramme
Umgebung:
Betriebstemperatur (Ta): -25°C bis +45°C
Lagertemperatur (Ts): -40°C bis +80°C
Standards:
Zertifizierung nach Normen
CE, ENEC, SAA
Sicherheitsnormen
EN61347-2-13:2014/A1:2017,EN62384:2006/A1:2009, EN61347-1:2015,AS61347.2.13:2018, AS/NZS 61347.1:2016 Inc A1
EMV-Normen
EN IEC 55015:2019,EN IEC 55015:2019/A11:2019EN IEC 61000-3-2:2019,EN61547:2009, EN 61000-3-3:2013/A1:2019
Leistung
EN62384
Überspannung
L-N:2KV
Sonstiges
RoHS 2011/65/EU
MTBF ≥250Kh,Ta=25℃(MIL-HDBK-217F)
Akustisches Rauschen <28dB bei 10cm Abstand, 20dB Hintergrund
Lebensdauer (@Ta max) 30W ≥80Kh bei 230VAC, Volllast
Ausfallrate <10%
Garantie 5 Jahre
