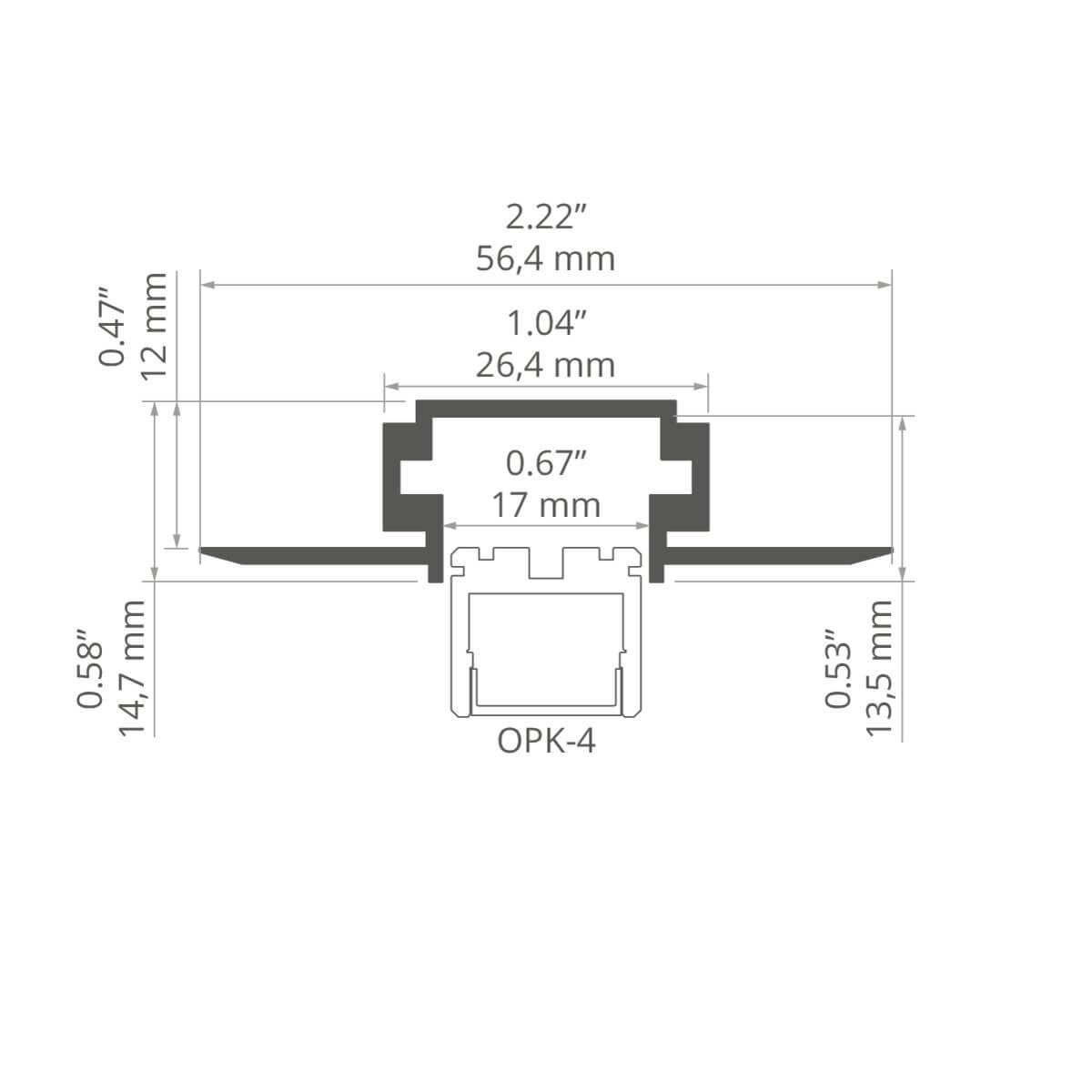

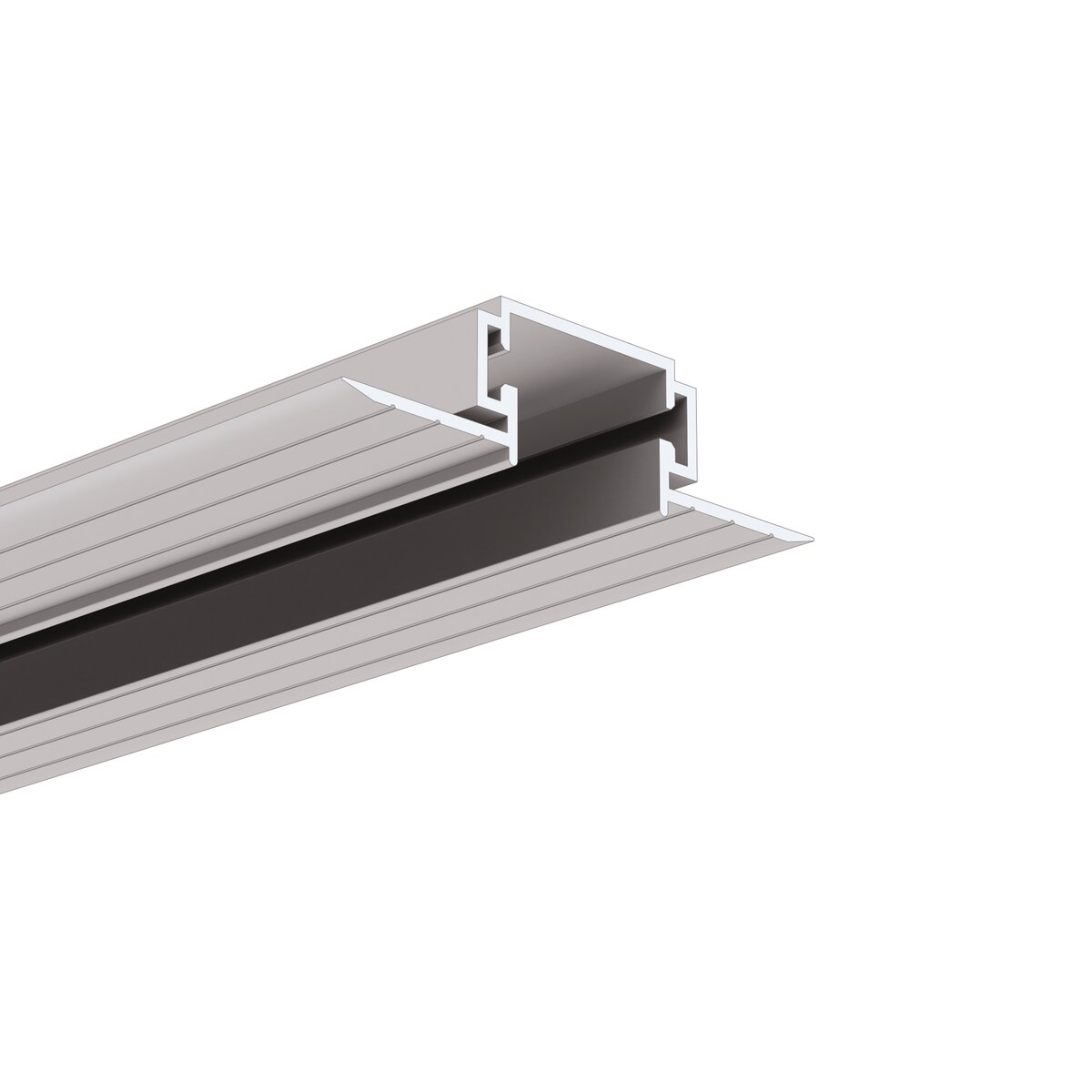

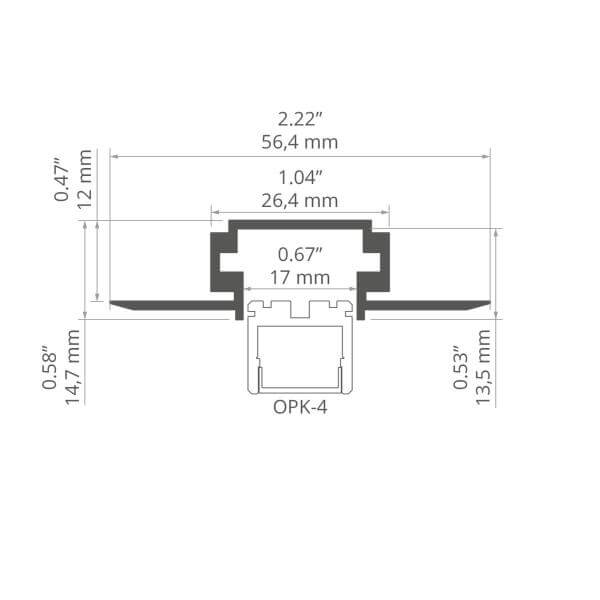

Alu-Trägerprofil TPK-4

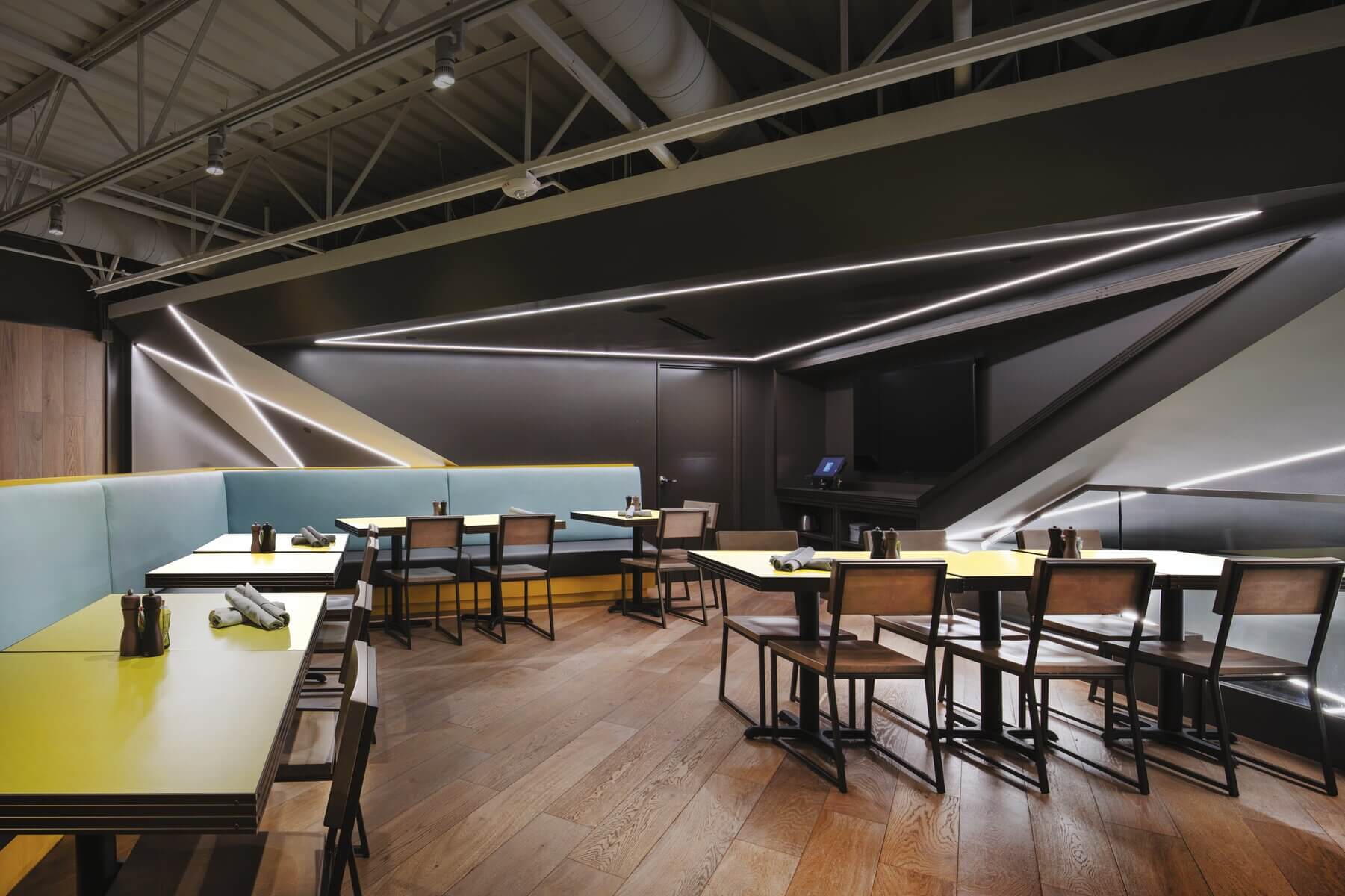

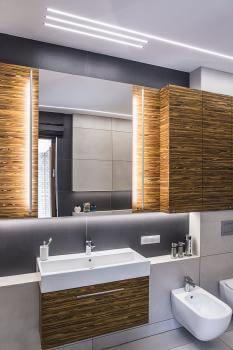

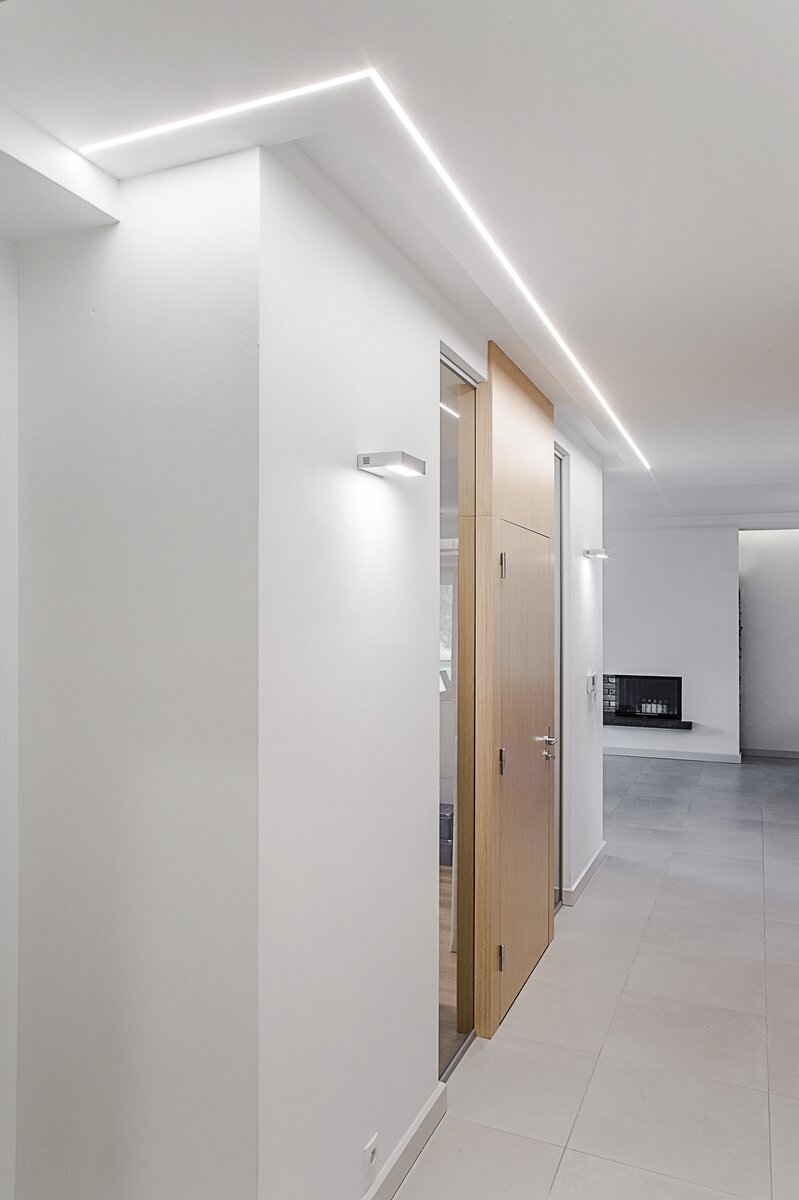

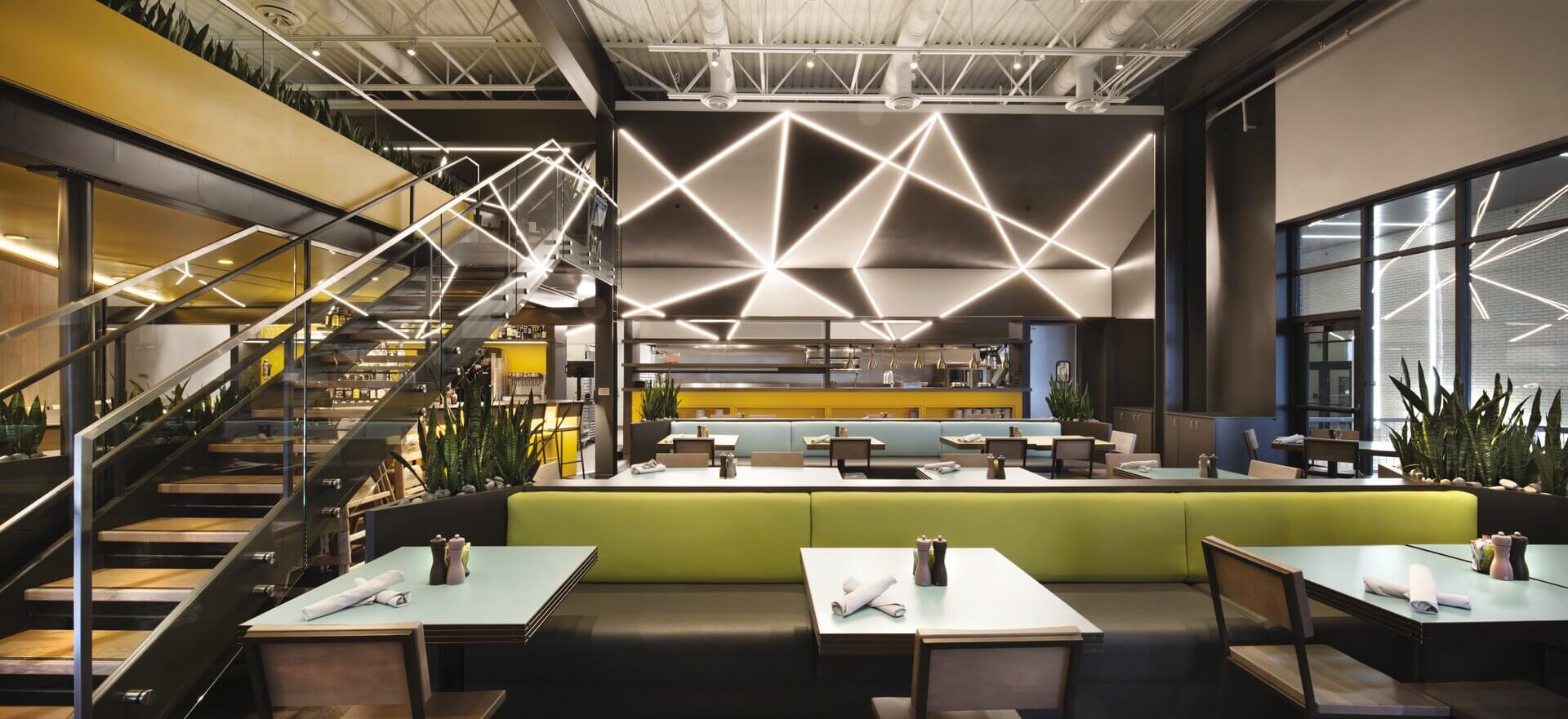

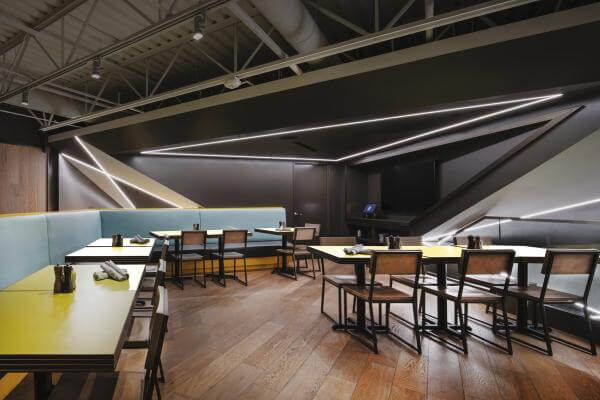

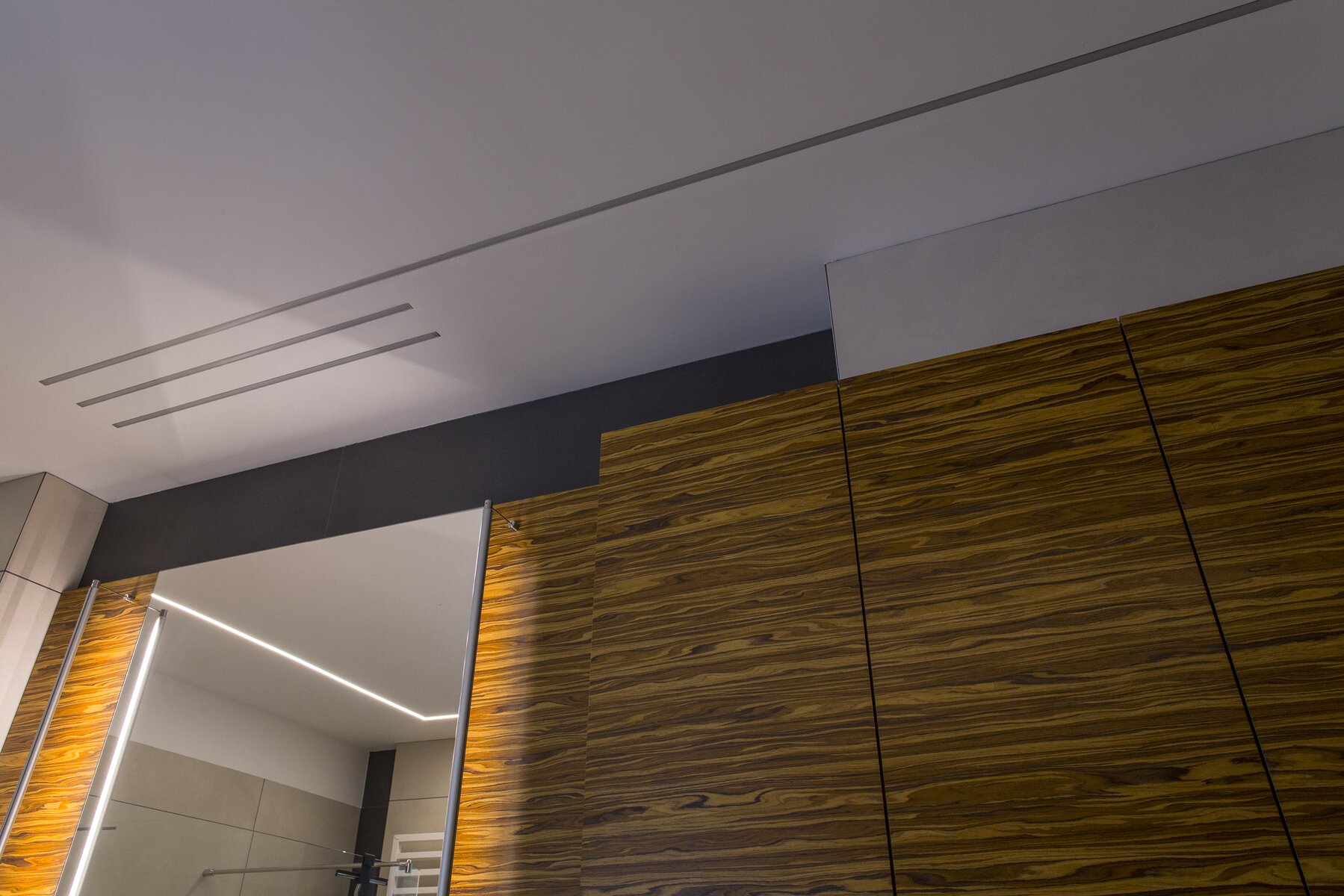

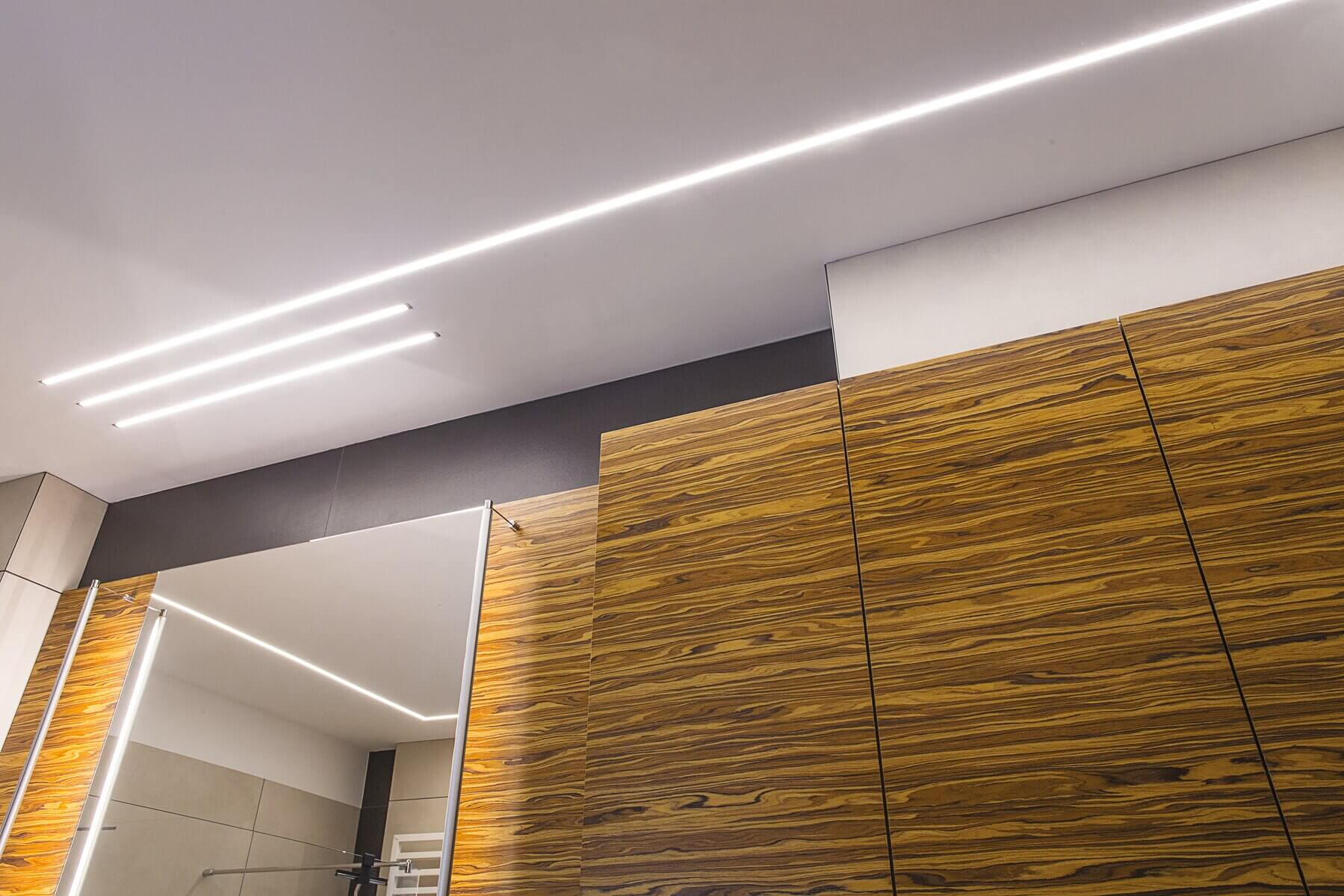

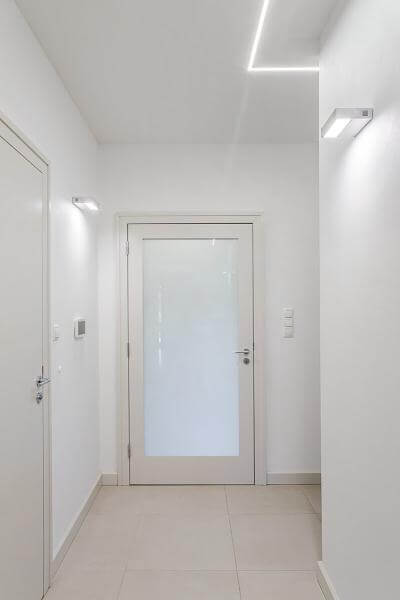

Für den Einbau von LED-Schienenlösungen im Trockenbau bietet das Aluminium Trägerprofil TPK-4 eine stabile Basis für das LED Aluprofil OPK-4. Die Montageschiene ermöglicht die Umsetzung von linearen Lichtsystemen sowie individuellen Lichtverläufen in Gipskartonwänden und Decken. Zum Einsatz kommt das Technische Profil als Basis für Lichtschienensysteme LED und eignet sich für kommerzielle Gebäude, Verkehrswege sowie Wohnbereiche wie Küchen oder Möbeleinbauten.

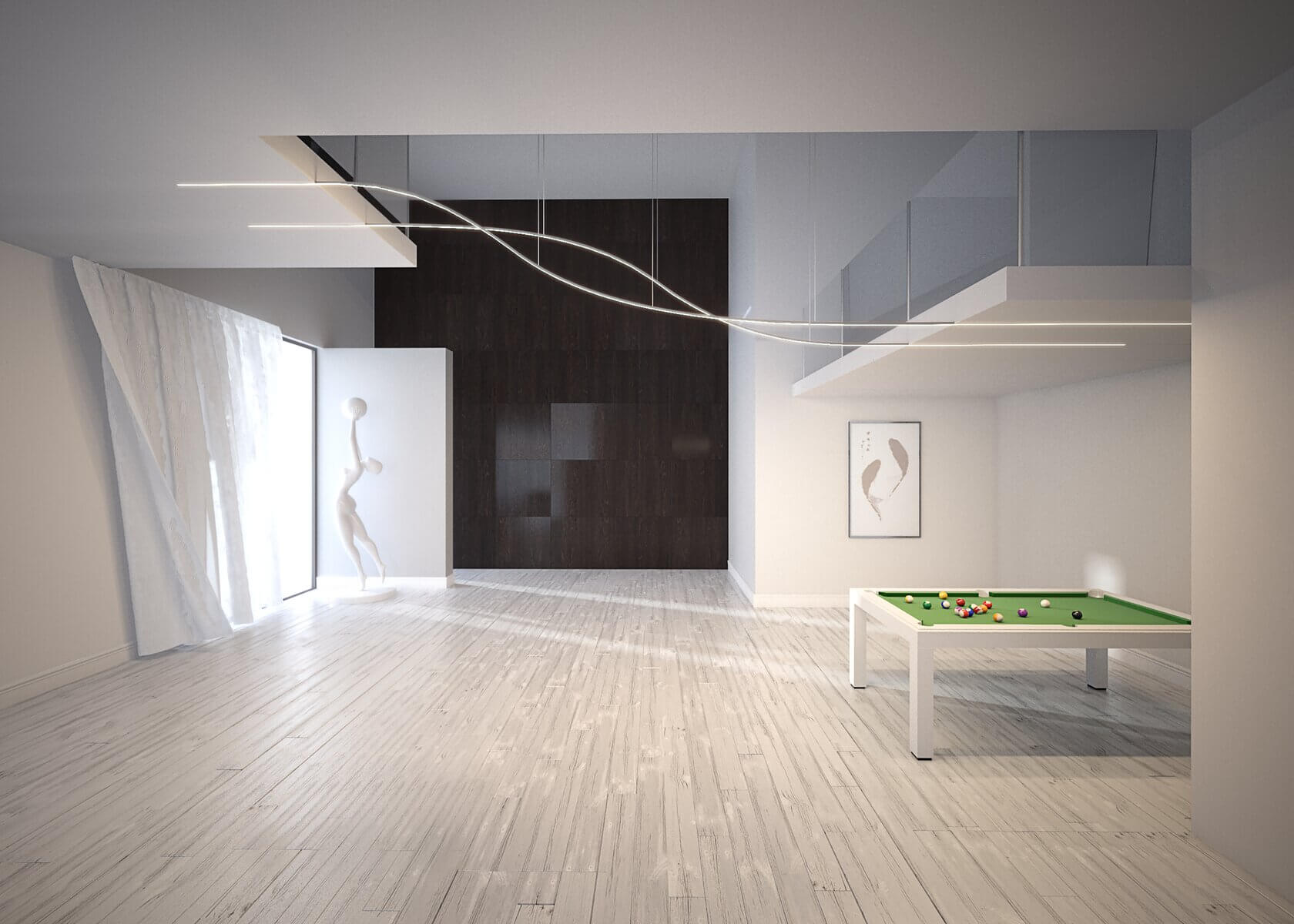

Direkt in eine vorbereitete Montageöffnung eingesetzt, erfolgt die Installation von der Sichtseite aus. Dadurch eignet sich die Montageschiene sowohl für neue Trockenbauflächen als auch für die Nachrüstung in bestehende Gipskartonwände und Decken. Ein Übergang von einer Einbauleuchte zu einer Pendelleuchte ist möglich. Dadurch können Lichtlinien von Decken- oder Wandflächen in den Raum weitergeführt werden. Die Montageschiene erleichtert die Montage und Wartung des Profils OPK-4 und ermöglicht einen einfachen Zugriff auf die Beleuchtungseinheit.

Am Ende der Profilführung befindet sich das sogenannte „kleine Schloss“, das in Verbindung mit ZM-Verbindern eine Erweiterung in verschiedene Richtungen ermöglicht.

Montageoption für das LED Profil TPK-4

Wir empfehlen, sich vor der Installation das Video mit der Montageanleitung anzusehen.

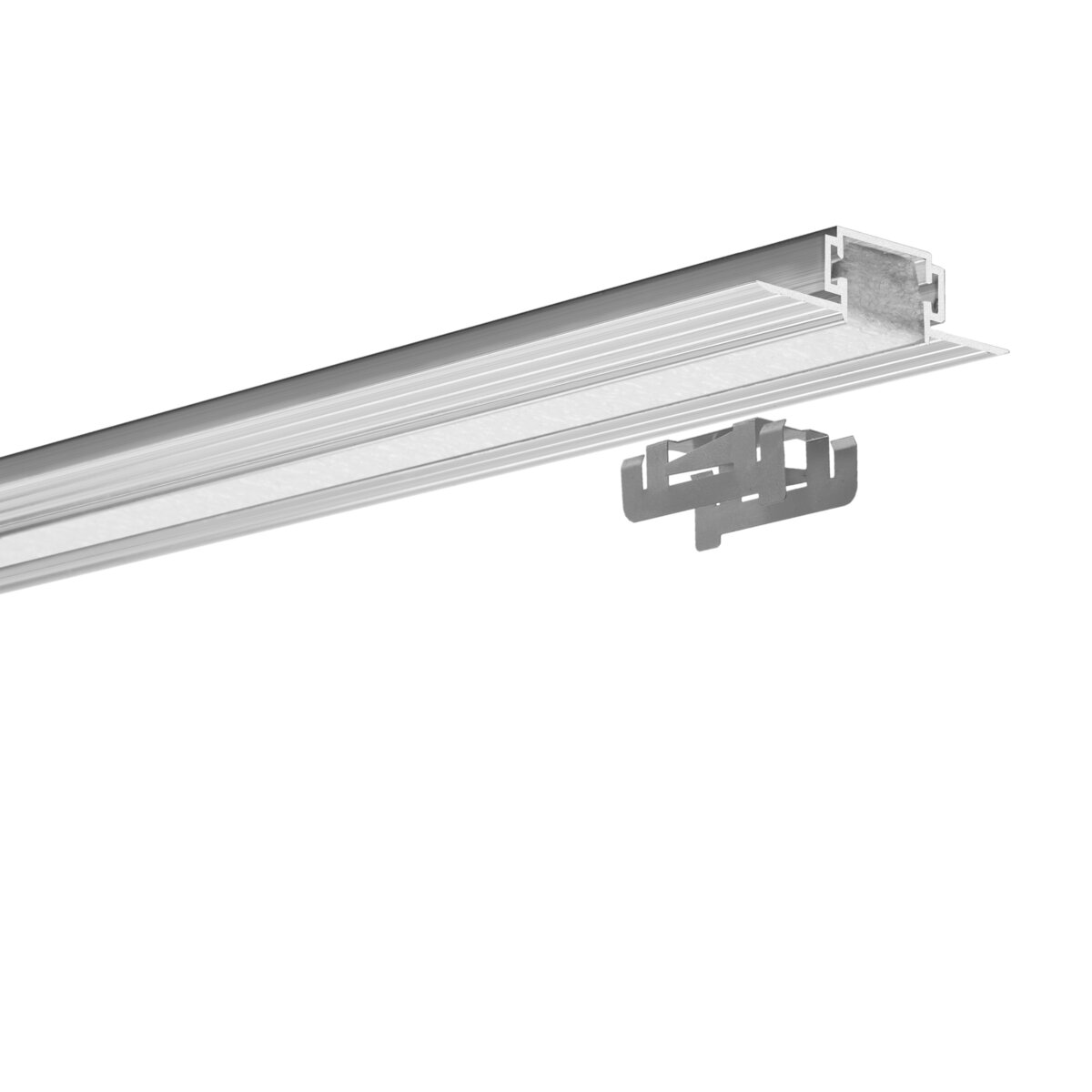

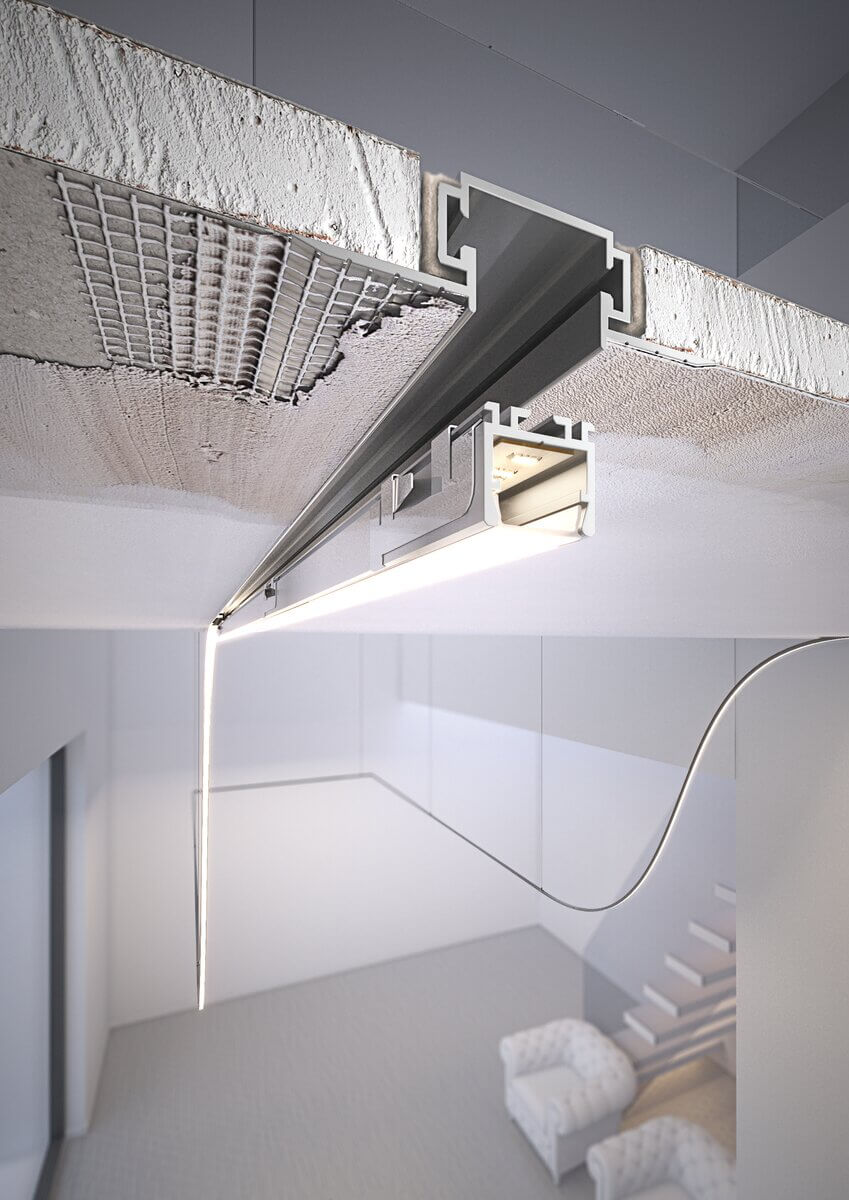

Unterputzmontage: Bei der Verwendung von Gipskartonplatten mit der Stärke von 12,5 mm wird das Trägerprofil TPK-4 in die Fuge zwischen zwei Gipskartonplatten genau hineingepasst und mit Spachtelmasse eingeklebt. Um das Montageprofil in die Gipskartonplatte einzusetzen, muss vorab eine Nut hergestellt werden, in die die LED-Leiste mit Spachtelmasse, Montagekleber oder mit Schrauben montiert werden kann. Anschließend wird ein Fugenband über die Profilflügel und den Gipskartonplatten aufgeklebt. Nach der Montage wird das LED Alu-Profil mit dem Feinspachtel überputzt und gestrichen. Anschließend wird das LED-Profil OPK-4 mit dem  PK-4 Clip bestückt und in das Trägerprofil eingeclipst. Wir empfehlen, zwei Montageclips je Meter LED–Leiste zu benutzen. Die Montage der LED Leiste in Kombination mit Trägerprofil TPK-4 zeichnet sich durch die einfache Montage und Demontage des Alu-Profils aus, was die Beleuchtungswartung erleichtert.



Unterputzmontage: Bei der Verwendung von Gipskartonplatten mit einer Stärke von 12,5 mm wird das Trägerprofil TPK-4 in die Fuge zwischen zwei Gipskartonplatten eingesetzt und mit Spachtelmasse eingeklebt. Die LED-Leiste kann in diesem Bereich mit Spachtelmasse, Montagekleber oder Schrauben befestigt werden. Anschließend wird ein Fugenband über die Profilflügel und die angrenzenden Gipskartonplatten aufgeklebt. Das LED Alu-Profil wird mit Feinspachtel überarbeitet, überputzt und gestrichen, sodass eine saubere, flächenbündige Oberfläche entsteht. Das LED-Profil OPK-4 wird mit dem PK-4 Clip bestückt und in das Trägerprofil eingeclipst. Wir empfehlen, zwei Montageclips je Meter LED–Leiste zu verwenden. Die Kombination aus LED-Leiste und Trägerprofil TPK-4 ermöglicht eine einfache Montage und Demontage und erleichtert Wartung sowie Austausch der Beleuchtung.


• kann während der Bauphase zum Einbau in Decken und Gipskartonwände verwendet werden
