Befestigungsset RD-4

Befestigungsset RD-4

Die Aufhängelösung RD-4 dient zur Längsabhängung von LED-Leuchten über ein Stahlseil und ermöglicht eine präzise Einstellung der Abhänghöhe sowie der Neigung der Leuchte. Die Ausführung erfolgt ohne Stahlseil, wodurch eine individuelle Wahl der Seillänge möglich ist. Kompatibel mit Drähten und Stahlseilen von 0,5 mm bis 1,5 mm Durchmesser eignet sich die Lösung für flexible Installationen auf verschiedenen Untergründen. Durch die Anpassung der Seillänge kann der Winkel der Leuchte gezielt eingestellt werden.

Montagehinweis

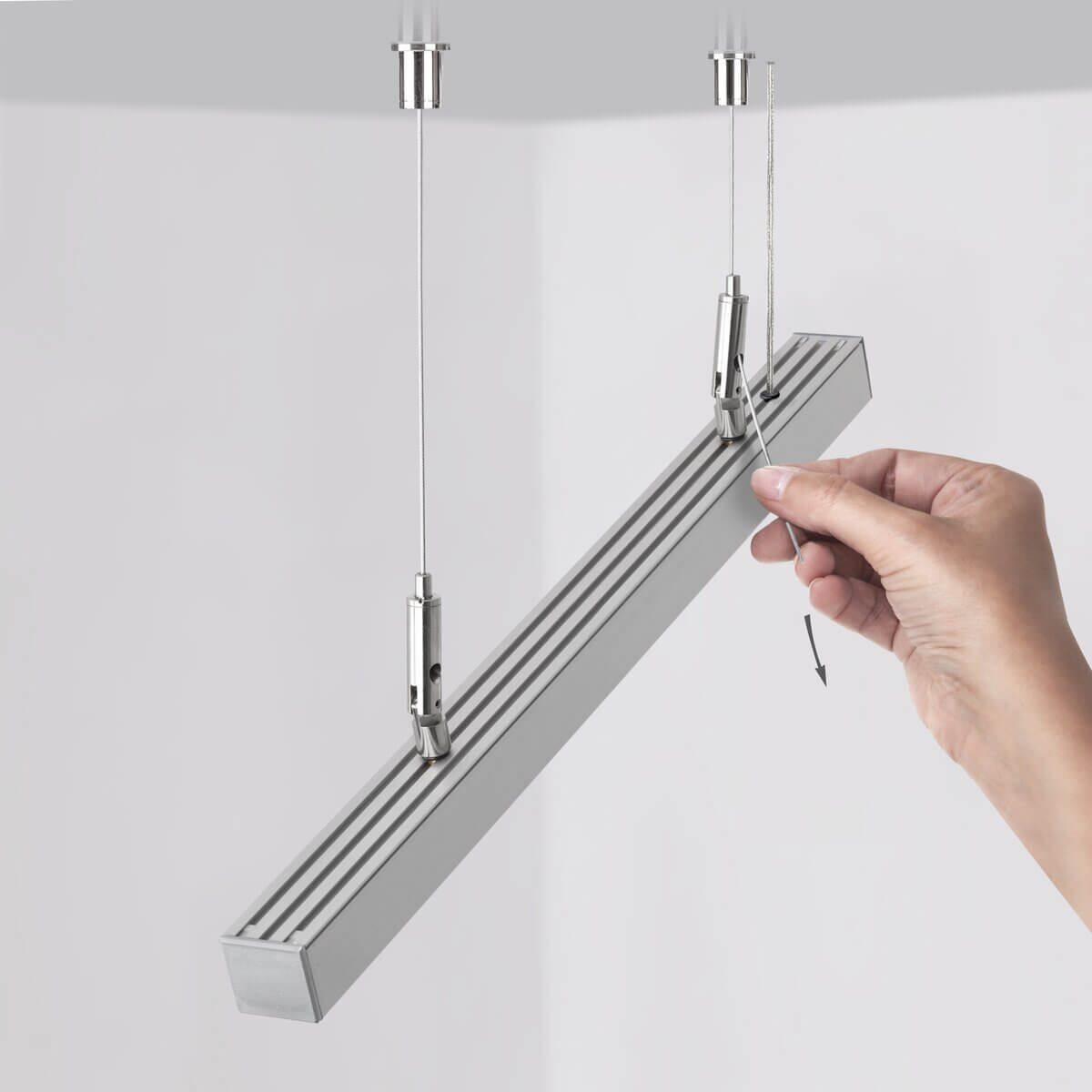

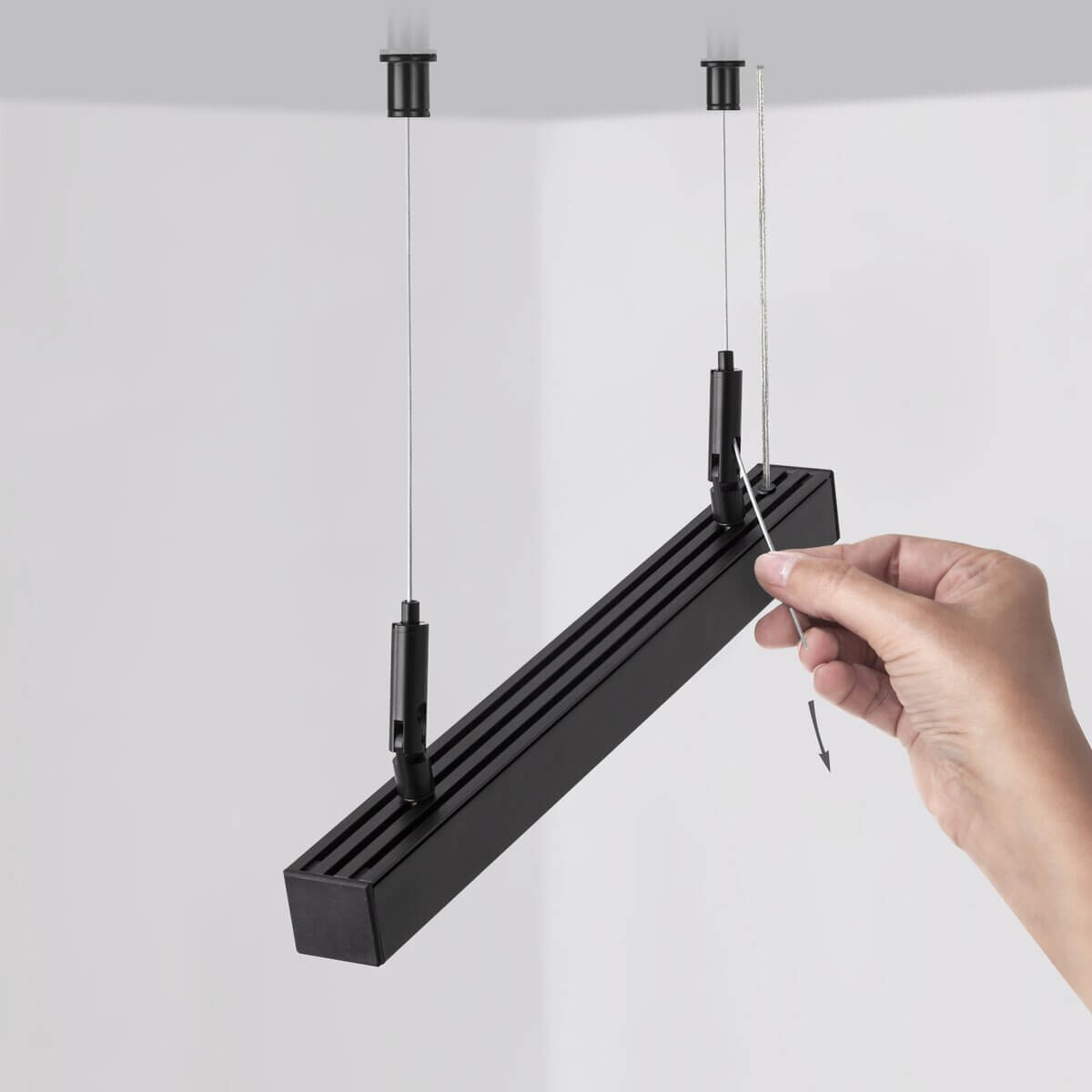

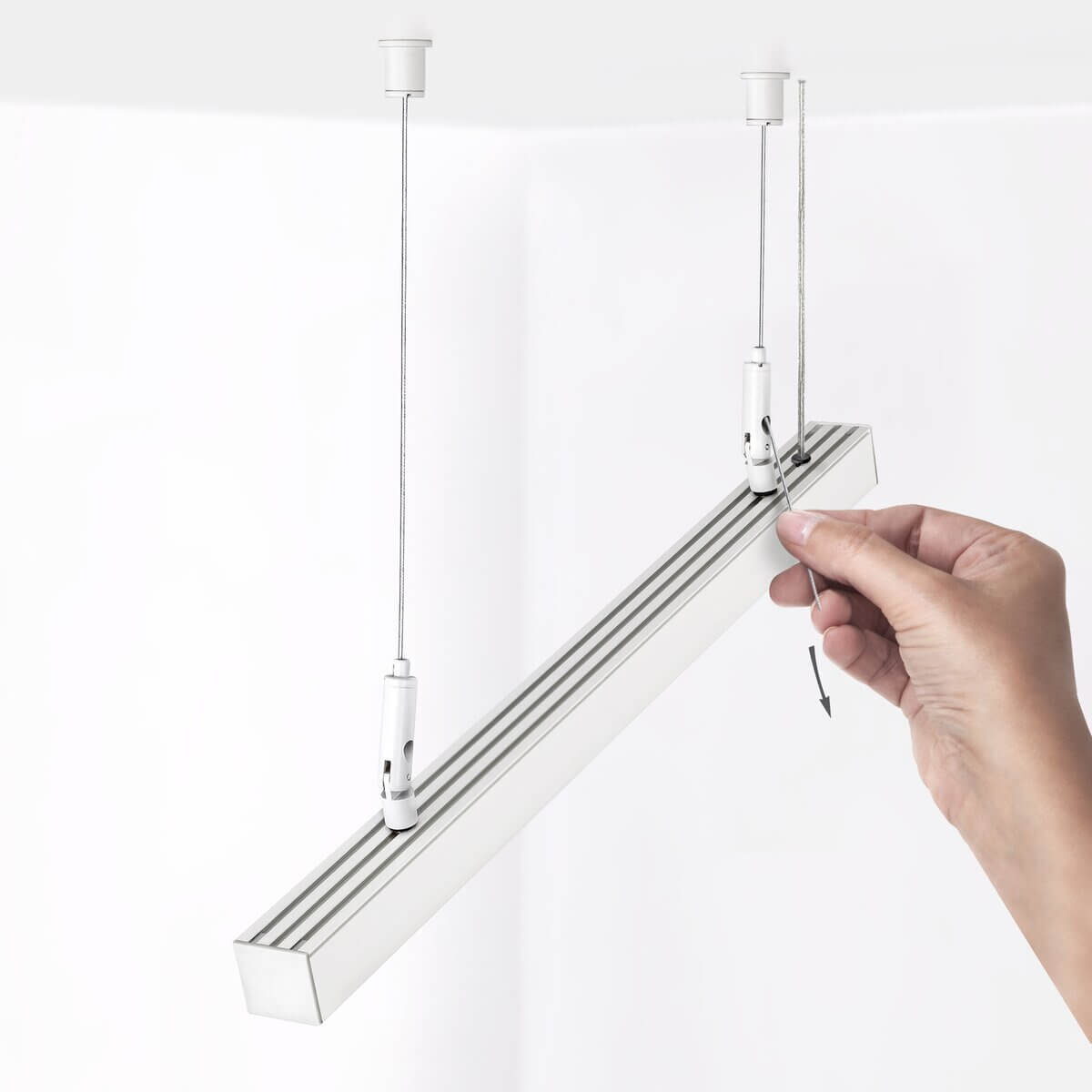

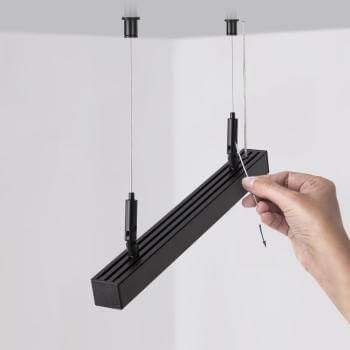

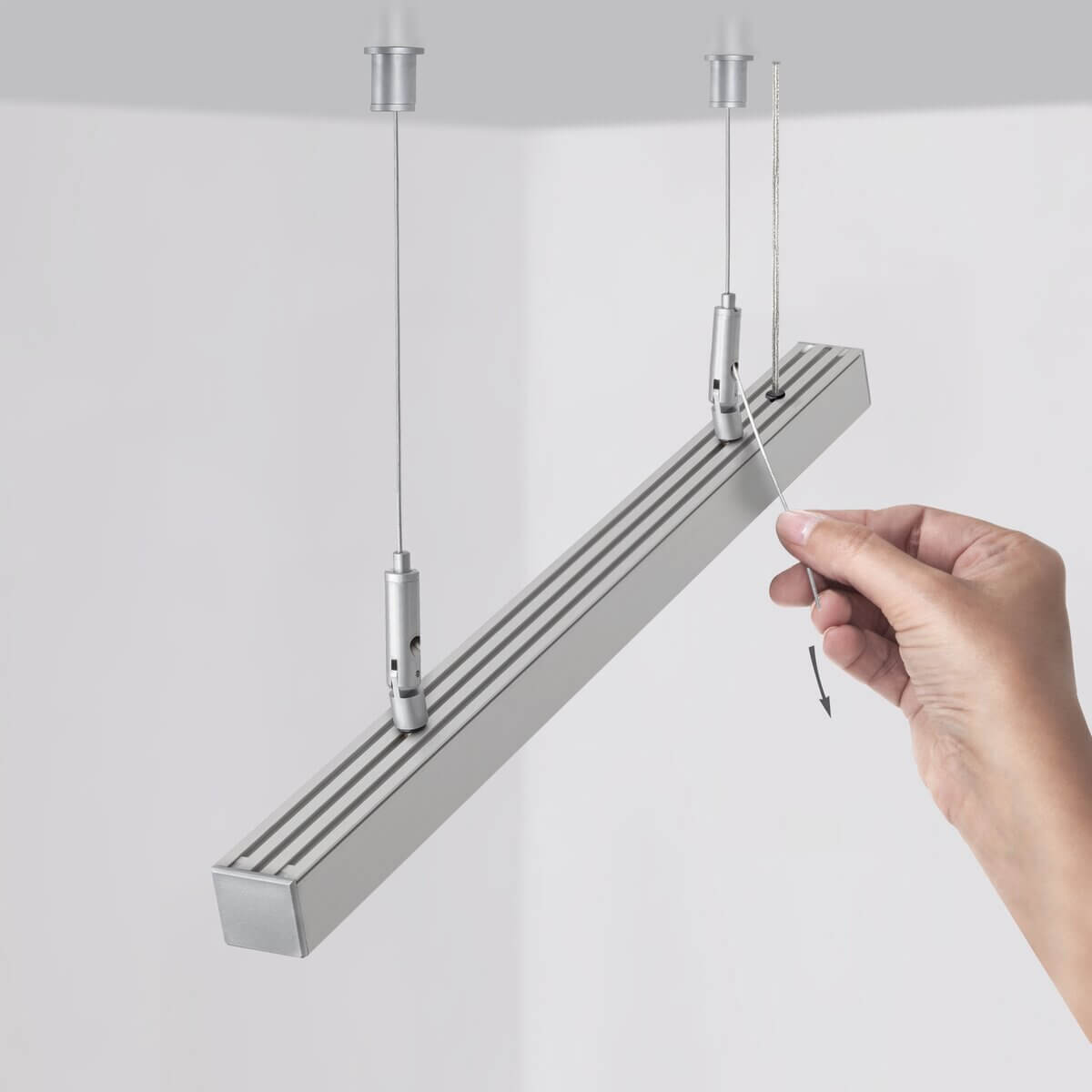

Das Deckenelement wird mit entsprechend ausgewählten Schrauben an der Montagefläche (Beton, Mauerwerk, Holz oder Gipskarton) befestigt. Das Befestigungselement wird in die ZM-Montageschiene des Profils eingeschoben und an der gewünschten Position durch den Arretiermechanismus fixiert. Das separat gewählte Stahlseil wird im Deckenteil eingehakt und an der Leuchte durch eine Klemmhülse arretiert. Die gewünschte Länge wird durch Verschieben des Seils im Mechanismus eingestellt und automatisch fixiert. Über das bewegliche Gelenk kann zusätzlich die Neigung der Leuchte durch Anpassung der Seillänge ausgerichtet werden.

Kompatibilität

Geeignet für LED-Aluminiumprofile und Leisten mit ZM-Montageschiene (kleines Schloss) sowie für lineare und polygonale Leuchtenkonstruktionen. Verwendbar mit Drähten und Stahlseilen von 0,5 mm bis 1,5 mm Durchmesser.

Zusätzliche Informationen

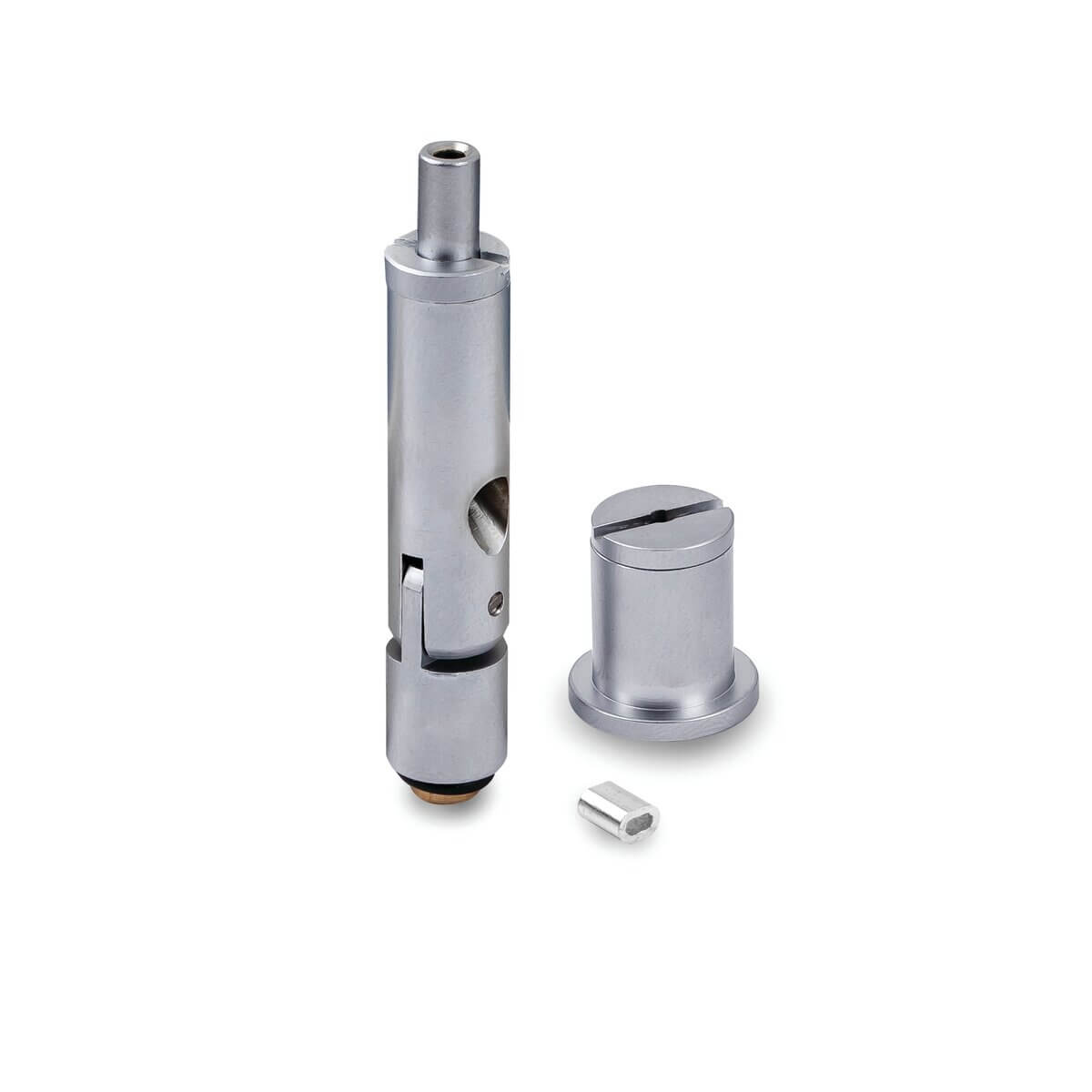

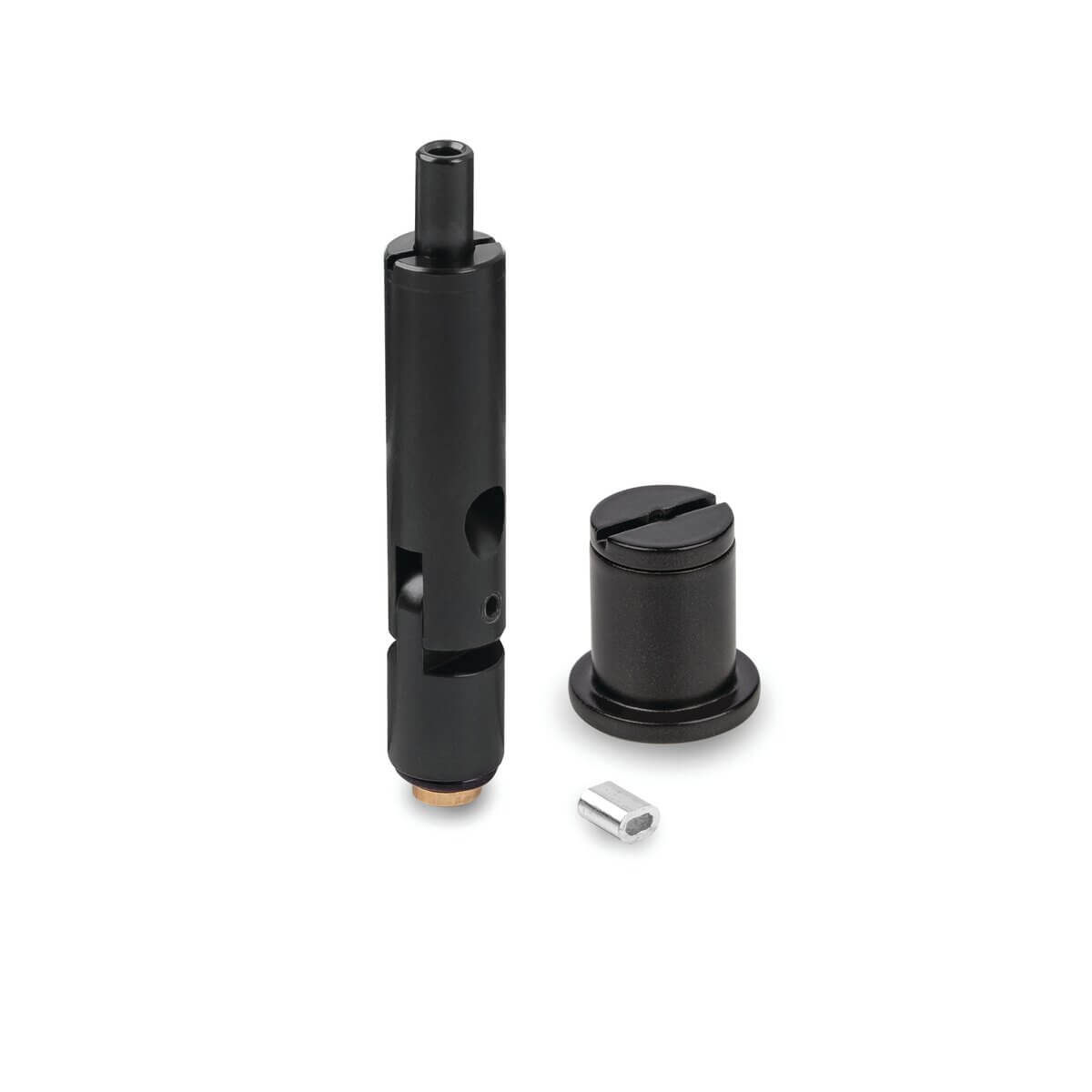

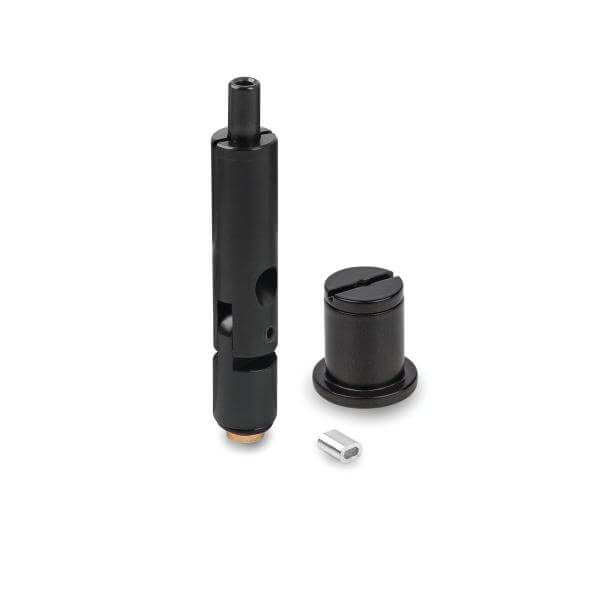

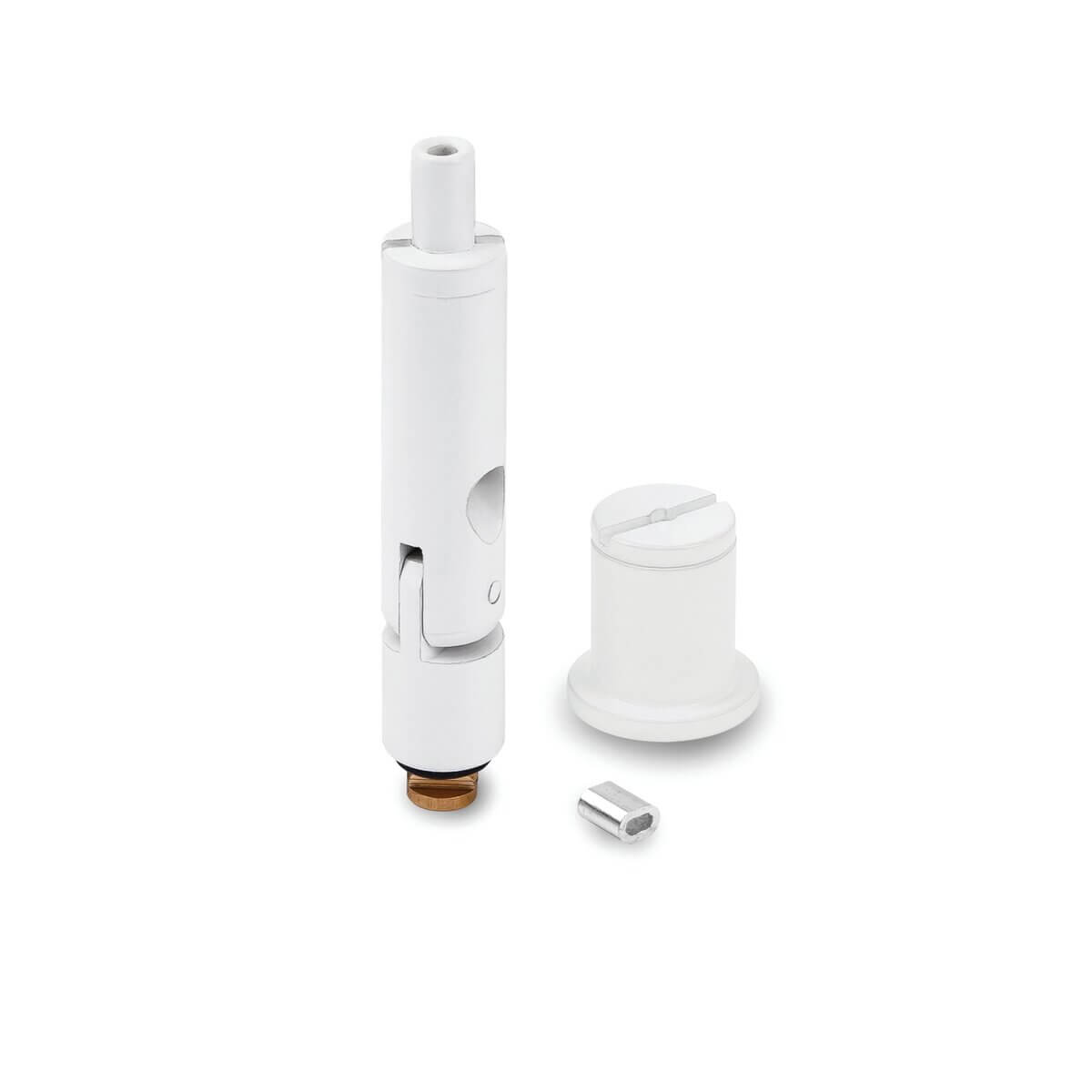

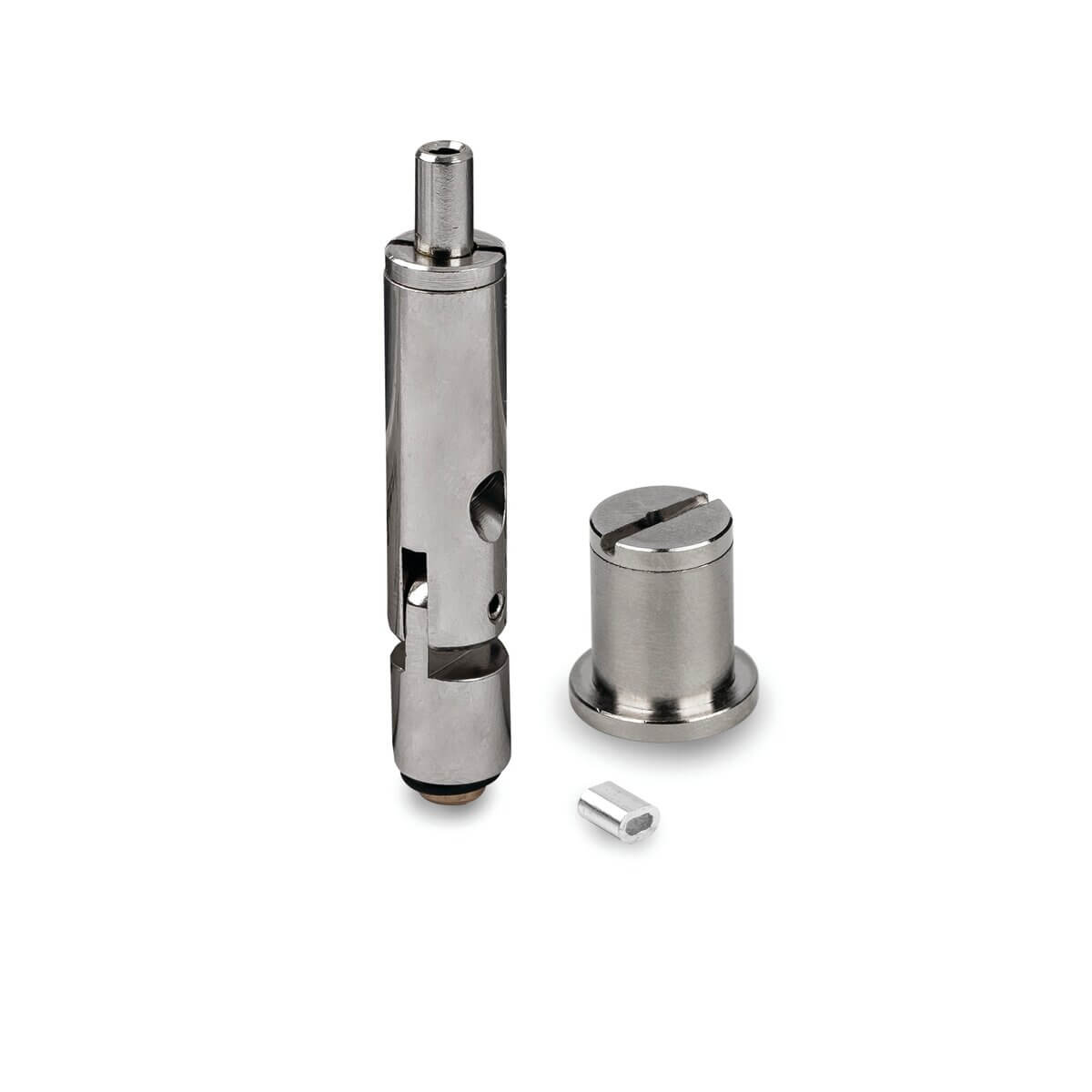

Im Lieferumfang enthalten sind das Deckenelement sowie das Profilbefestigungselement. Das Stahlseil ist nicht enthalten und muss separat gewählt werden. Für stabile Aufhängungen werden mindestens zwei Elemente pro Leuchte empfohlen.

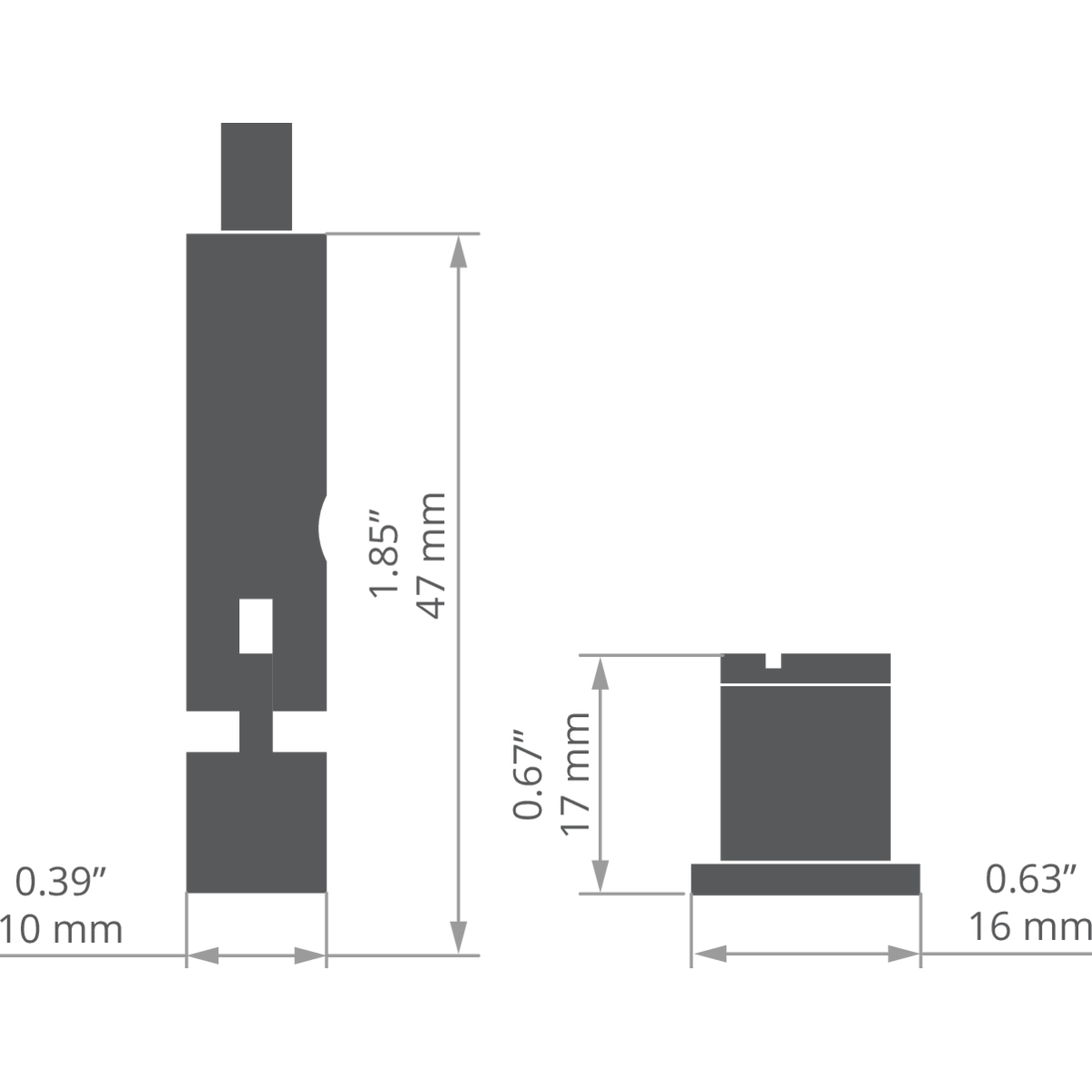

Technische Spezifikation
