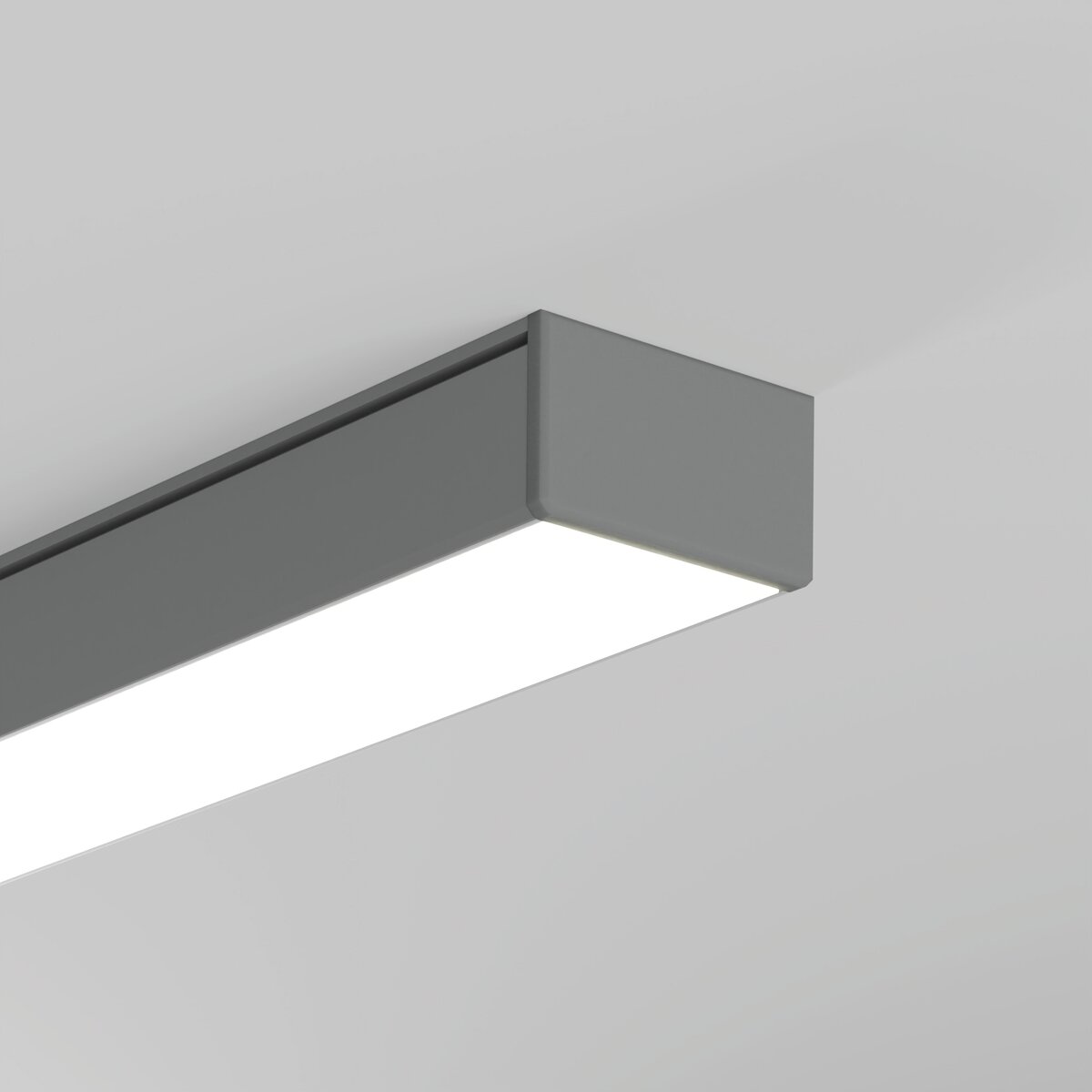

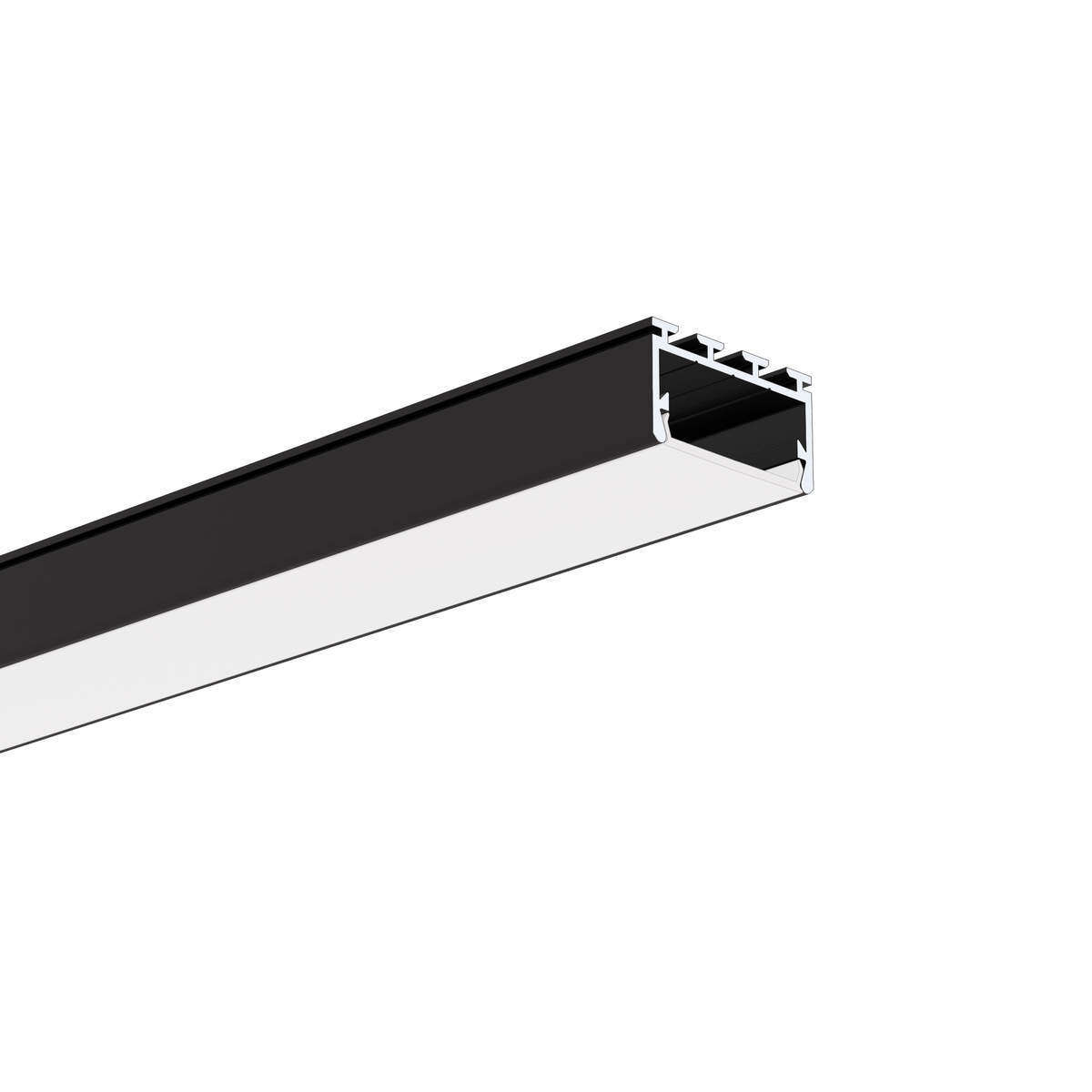

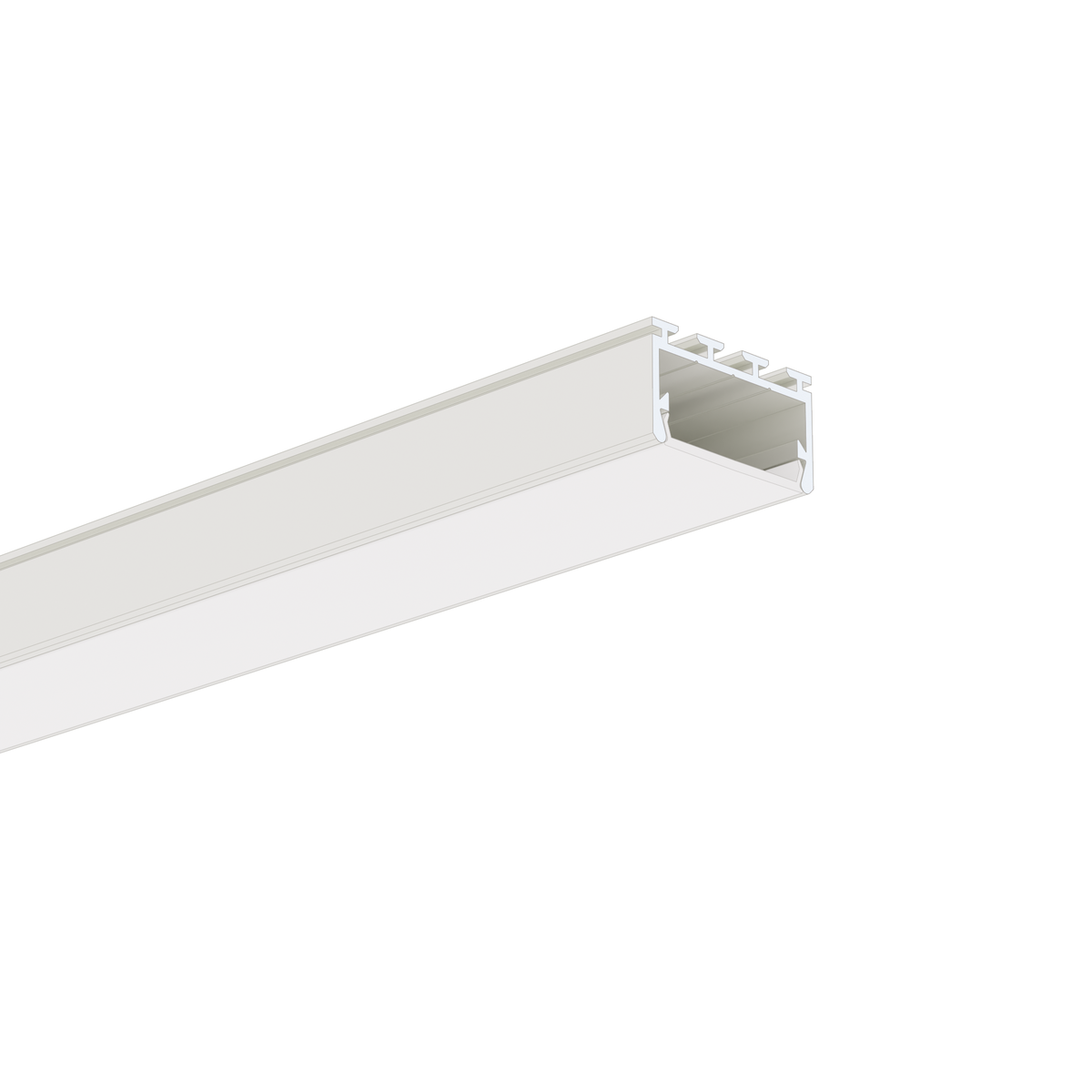

LED-Alu Profil GIZA-LL

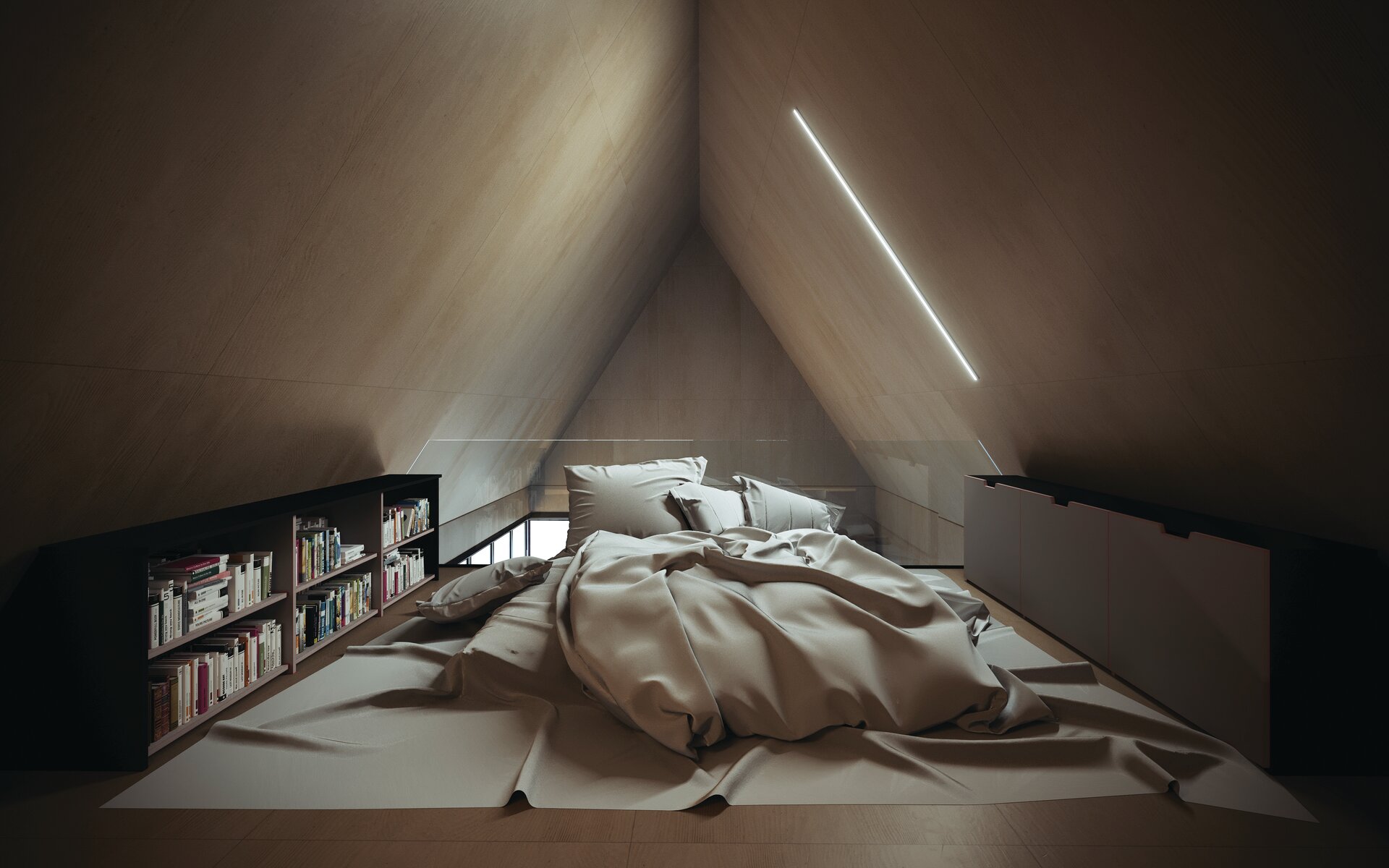

Entworfen für den Anbau an Decken und Wänden sowie zum Einbau in Gipskartonplatten, bietet das KLUS Profil GIZA-LL Ihnen eine Vielzahl von Möglichkeiten. Sowohl als leuchtstarke Raumbeleuchtung als auch stimmungsgebende Effektbeleuchtung, für direkte und indirekte Beleuchtung. Zudem kann das Profil bis zu IP67 Ausführung abgedichtet werden, was es sogar zur Beleuchtung von Außenarchitektur qualifiziert. Die Installation ist einfach und vielseitig. Die Leiste verfügt über das sog. "kleine Schloss", das Dank der ZM-Verbinder das Profil in unterschiedliche Richtungen verlängert sowie eine solide schnelle Aufhängung des Profils ermöglicht. Die Aluminiumleiste ermöglicht die Installation von zwei LED-Streifen.
- Mit der Abdeckung LIGER-22 in Kombination mit einem LED-Band mit mindestens 120 LED´S, erzielen Sie eine homogen durchgehende Lichtlinie. Somit sind keine LED Punkte sichtbar.
MONTAGE
Installationsmöglichkeiten für dieses Profil

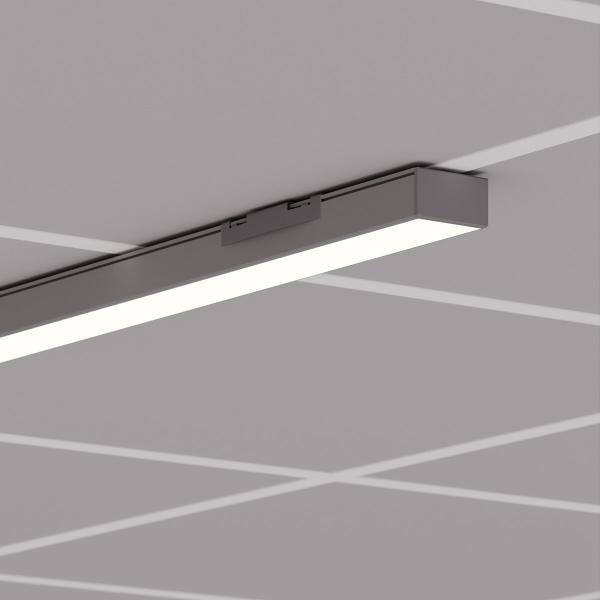

Aufputzmontage: Das Profil kann mit Schrauben oder passendem Befestigungsclip GIP-UV oder mit drehbarer Montagehalterungen REGIP-UV an der Oberflache befestigt werden. Die nächste Methode zur Befestigung an einer Bauplatte oder Gipskartonplatte ist die Verwendung der Montagefeder GP. Die empfohlene Breite der Platte, an der die Feder befestigt werden kann sowie der Durchmesser der Nute beträgt 10 mm. Mit der Profilhalterung AM-24 kann die GIZA-LL Leiste in eine Kassettendecke verbaut werden, ohne die Struktur zu beschädigen. Dank der Befestigung DS können wir mit diesem Profil die Zwischenräumen zwischen Fassadenplatten ausleuchten.
Einbaumontage: Die Montage in die Gipskartondecken/Gipskartonwände erfolgt mit Trägerprofil TEKNIK-ZM. Als erstes wird das Montageprofil mit einem Montagekleber oder passenden Schrauben verbaut. Danach wird das GIZA-LL Profil mit dem Befestigungsclip TEKNIK hineingeklickt. Das Profil GIZA-LL kann in die Mauerwerke/Wände eingebaut werden. Die Montage erfölgt mit Trägerprofil TEKNIK-ZM-TK. Die Montage des Profils in Kombination mit Trägerprofil zeichnet sich durch die einfache Montage und Demontage des Profils aus, was die Beleuchtungswartung erleichtert. Andere Möglichkeit ist Einbauen des Profils GIZA-LL in die Gipskartonplatten mit Hilfe dem Trockenbauprofil GIZA-LL-T oder
GIZA-LL-UST. Diese 2 Profile haben zusätzlich den Vorteil, dass man einen Übergang von der Gipskartondecke in den freien Raum schaffen kann.

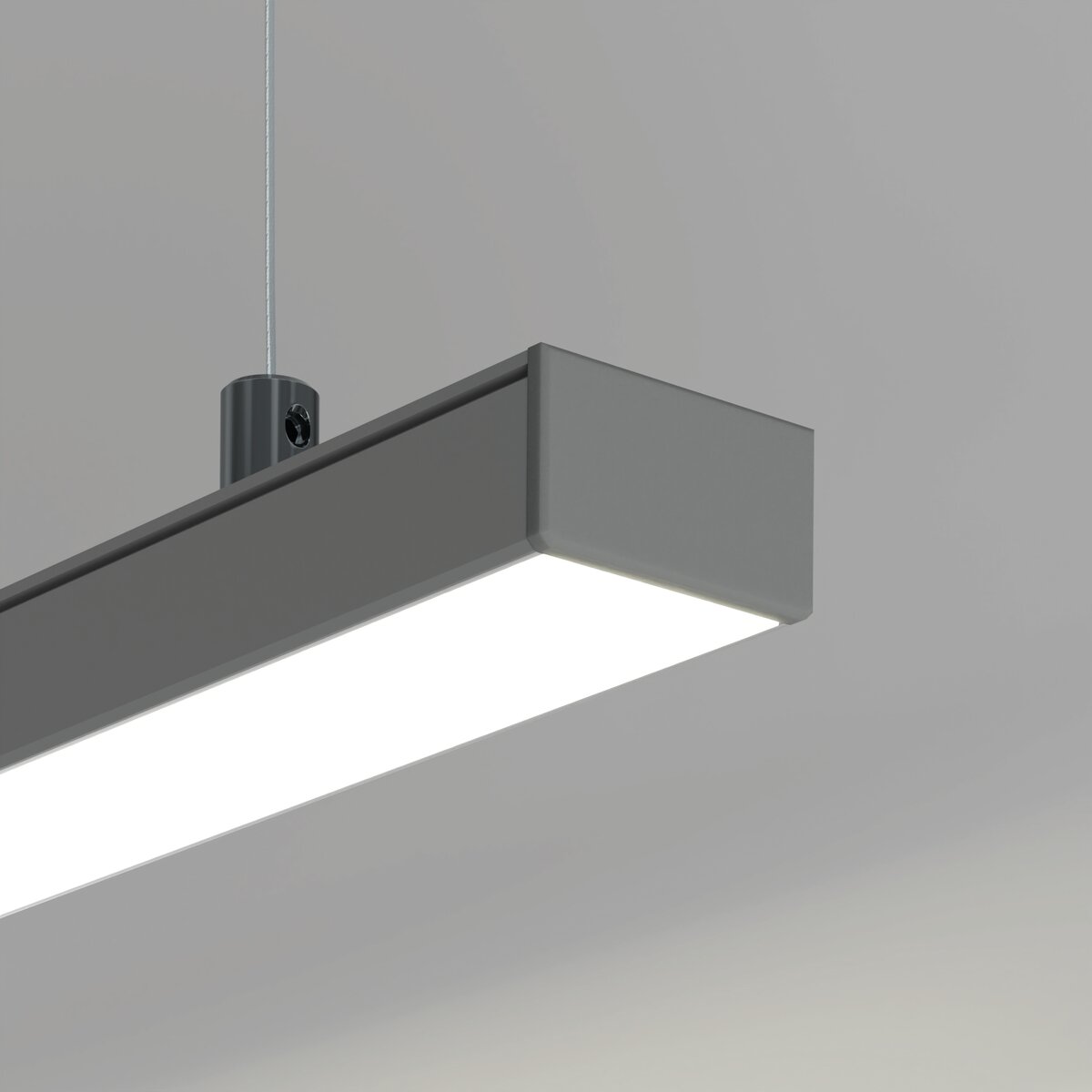

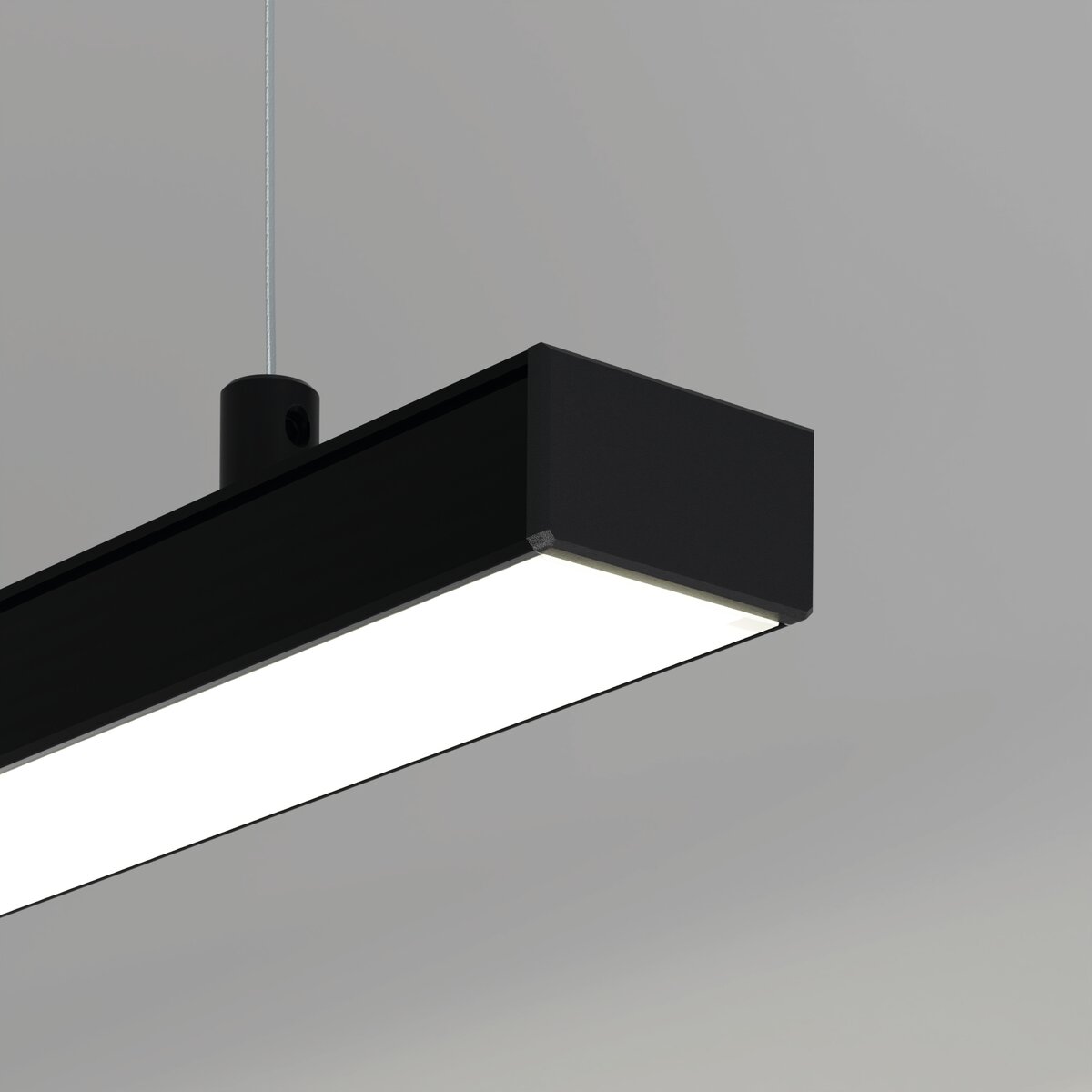

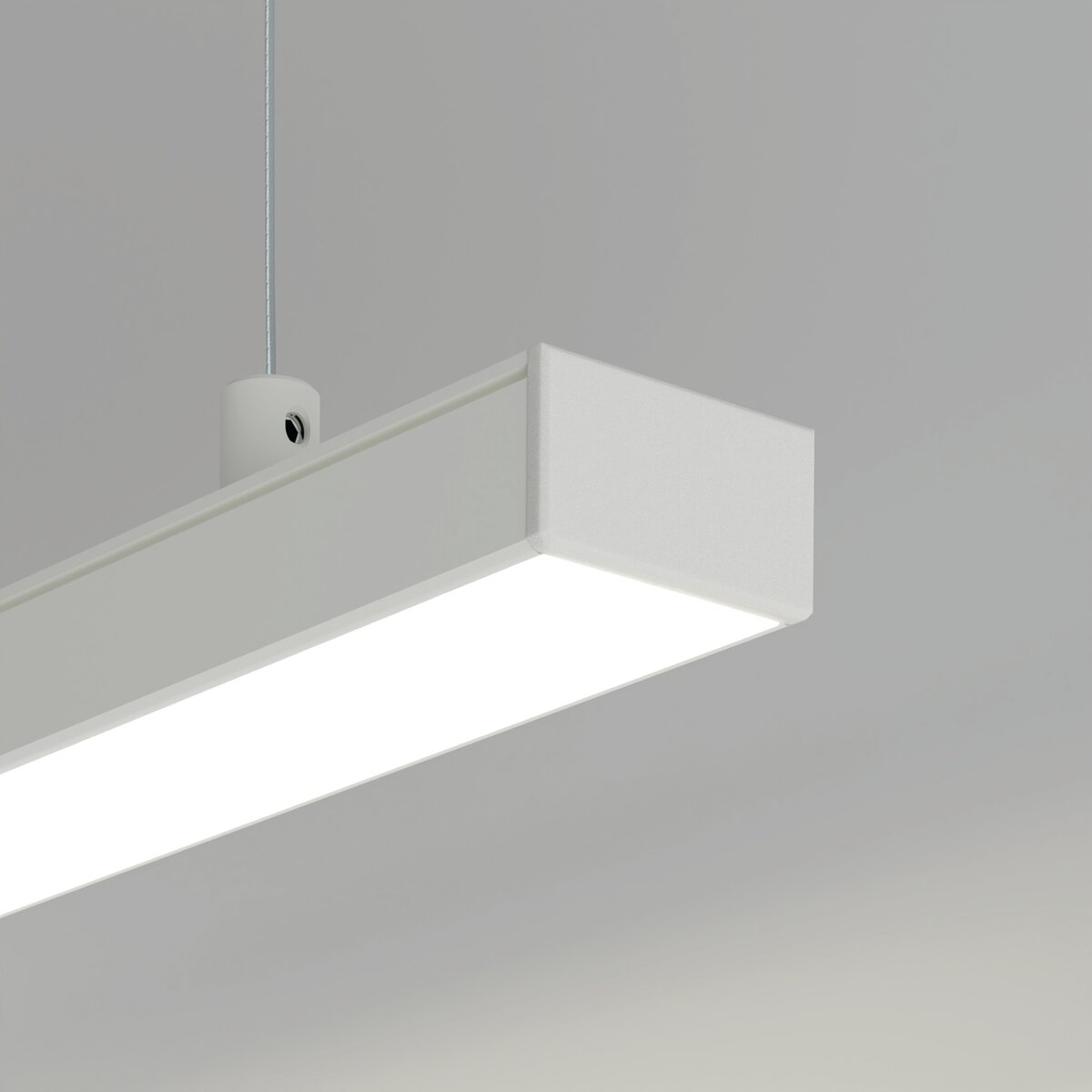

Aufhängung: Das Profil kann direkt von der Decke mit den passenden Elementen wie bspw. RG-1 oder
RD-1 abgehängt werden.

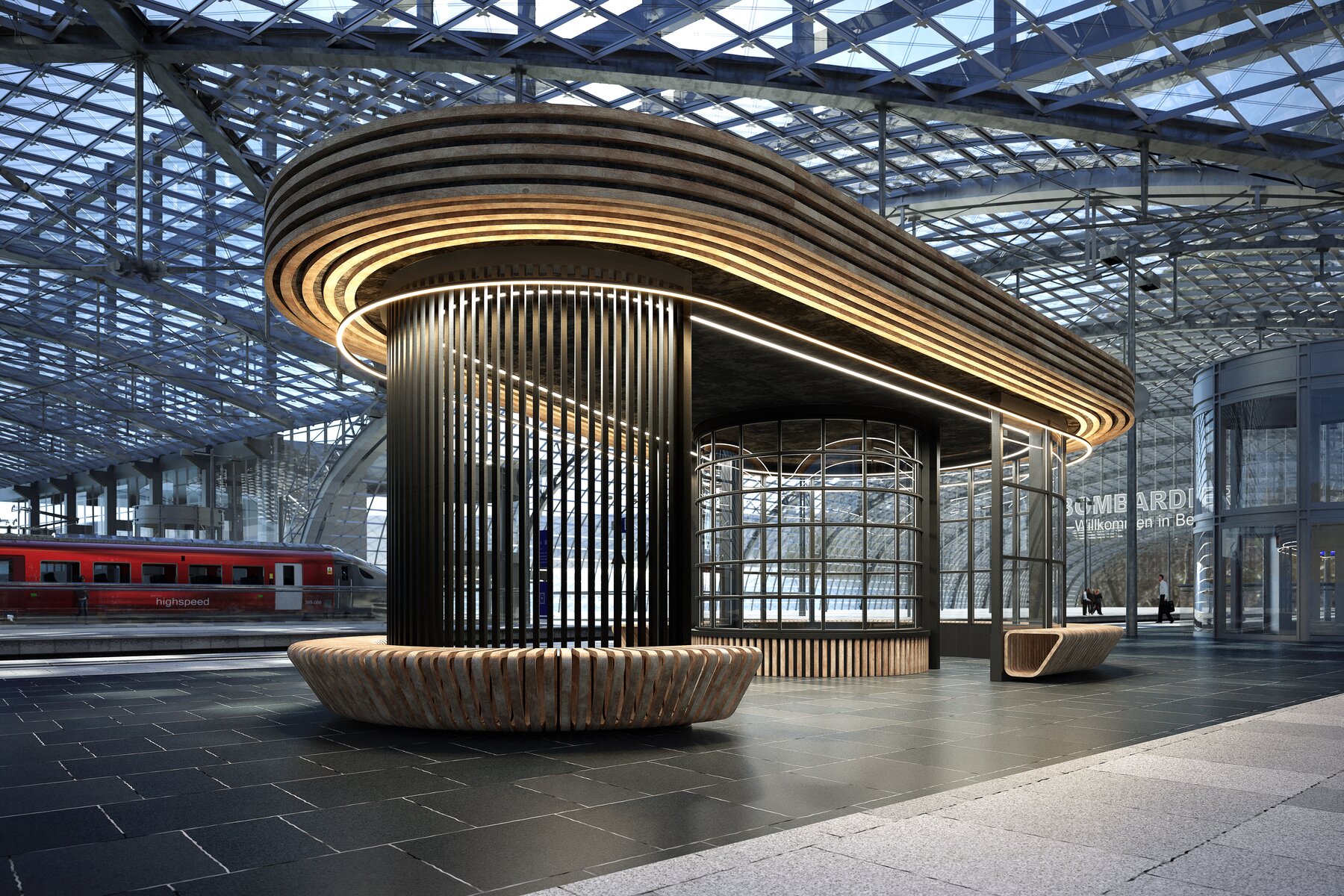

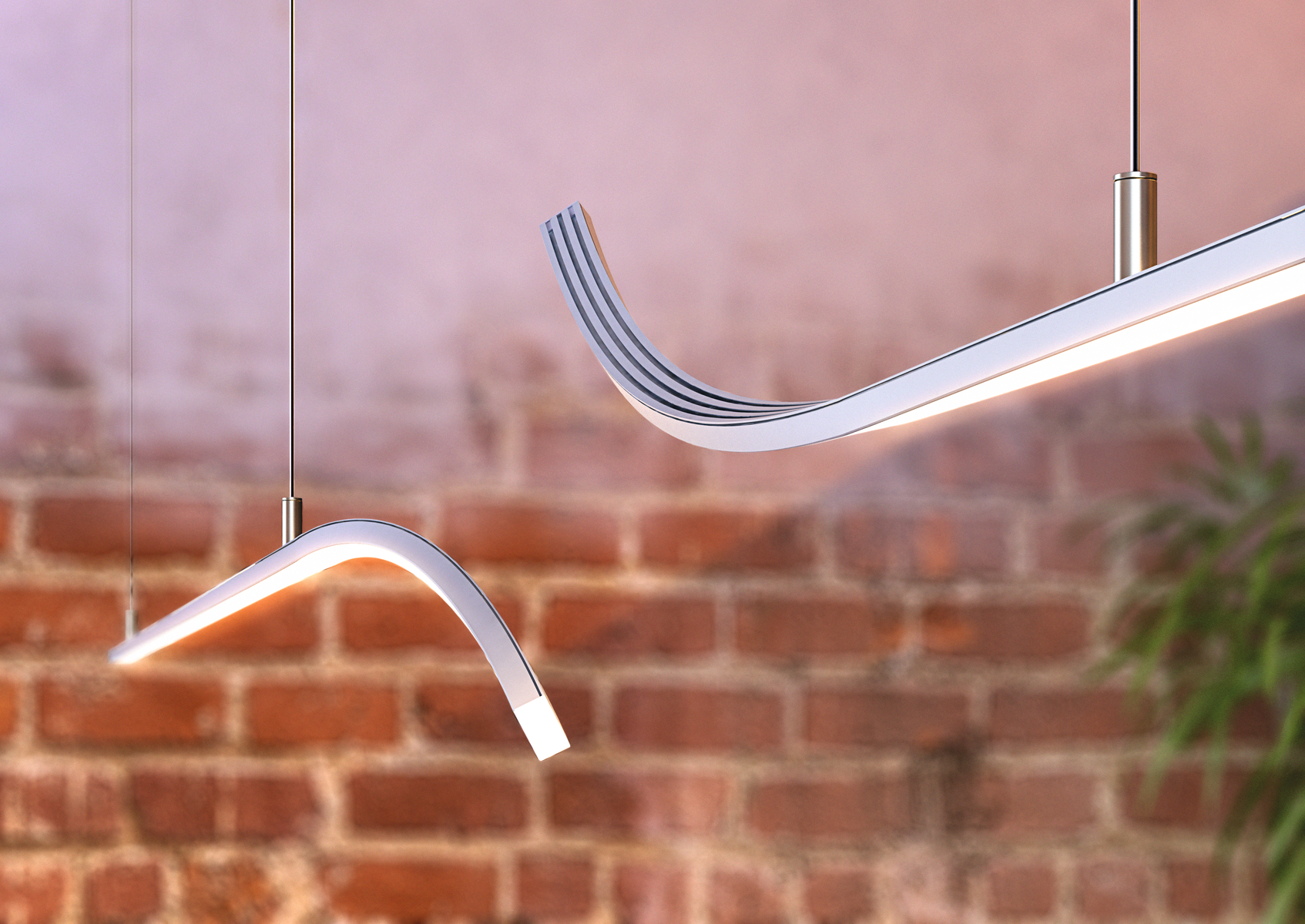

Profilbiegen
Aufhängung: Das Profil kann direkt von der Decke mit den passenden Elementen wie bspw. RG-1 oder
RD-1 abgehängt werden.
- Minimaler Innenradius: 240 mm
- Minimaler Außenradius: 240 mm
Produktdetails
Material: Aluminium
Erhältliche Farben : eloxiert Silber / eloxiert Schwarz / weiss lackiert
Erhältliche Längen: 1m / 2m / 3m
Breite/Höhe: 26,2mm /14,5 mm
Mögliche IP: 20, 67
* geeignet zum Biegen
* Abdeckungen und Endkappen sind im Preis nicht inkludiert und müssen extra bestellt werden
* geeignet für LED Strips mit einer maximalen Leistung von 24W pro Meter
* Montagetyp: Aufputz, Einbau, Aufhängung
* verfügt über das sog. "kleine Schloss"
Hinweis: Die Versandkosten für LED-Profile ab 3 m Länge betragen 79 EUR. Alternativ können Sie die Ware auch selbst abholen oder eine Spedition auf eigene Kosten beauftragen. Durch Ihre Bestellung bestätigen Sie, dass Sie diesen Hinweis zur Kenntnis genommen haben, sofern kein Widerspruch Ihrerseits erfolgt. Bei Fragen stehen wir Ihnen gerne zur Verfügung!
| Auf Wunsch schneiden wir Profile in beliebigem Winkel, löten und verbinden die LED-Bänder, biegen Profile auf den gewünschten Radius und beraten Sie zu den passenden Netzgeräten und LED-Steuerungen. Gerne senden wir Ihnen die Preisliste. |
Abdeckungen
Artikelnummer Beschreibung Erhältliche Farben
B17006S Abdeckung G-22R milchig
B17006C Abdeckung G-22R transparent
B17006B Abdeckung G-22R schwarz
B17006T Abdeckung G-22R transluzent
B17011F Abdeckung HS-22 milchig
B17011C Abdeckung HS-22 transparent
B17032S Abdeckung LIGER-22 milchig
B17032B Abdeckung LIGER-22 schwarz
B17013S Abdeckung G-22S milchig
B17013C Abdeckung G-22S schwarz
B17013T Abdeckung G-22S transluzent
B17173AT Abdeckung DILENSO-22 mattiert
B17209 Abdeckung BENCO-22 milchig
Endkappen
Artikelnummer Beschreibung Erhältliche Farben
C24281 Endkappe GIZA-LL Grau, Schwarz, Weiß
Blenden
Artikelnummer Beschreibung Erhältliche Farben
C28261 Befestigungsblende MP-22 Grau, Schwarz, Weiß
Adapter für LED-Abdeckungen
E62145 Adapter DILENSO Transparent
Artikelnummer Beschreibung Erhältliche Farben
B17006S Abdeckung G-22R milchig
B17006C Abdeckung G-22R transparent
B17006B Abdeckung G-22R schwarz
B17006T Abdeckung G-22R transluzent
B17011F Abdeckung HS-22 milchig
B17011C Abdeckung HS-22 transparent
B17032S Abdeckung LIGER-22 milchig
B17032B Abdeckung LIGER-22 schwarz
B17013S Abdeckung G-22S milchig
B17013C Abdeckung G-22S schwarz
B17013T Abdeckung G-22S transluzent
B17173AT Abdeckung DILENSO-22 mattiert
B17209 Abdeckung BENCO-22 milchig
Endkappen
Artikelnummer Beschreibung Erhältliche Farben
C24281 Endkappe GIZA-LL Grau, Schwarz, Weiß
Blenden
Artikelnummer Beschreibung Erhältliche Farben
C28261 Befestigungsblende MP-22 Grau, Schwarz, Weiß
Adapter für LED-Abdeckungen
E62145 Adapter DILENSO Transparent
Befestigungen – Clips für LED-Profile
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C28096 | Befestigungsclip DS | Silber, Schwarz |
| C20001 | Befestigungsclip GIP-STN-90G | Silber, Schwarz, Weiß |
| C20002 | Befestigungsclip GIP-STN-90D | Silber, Schwarz, Weiß |
| C20003 | Befestigungsclip GIP-STN-45D | Silber, Schwarz, Weiß |
| C24235 | Befestigungsclip AM-24 | Silber |
| C24328 | Befestigungsclip GIP-UV | Grau, Schwarz |
| C28057 | Befestigungsclip REGIP-UV | Grau |
| C24447 | Befestigungsclip GIP-STN | – |
| C24003C10 | Befestigungsclip TEKNIK | Weiß |
Befestigungen – Magnetische Montageset
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C28105N00 | Befestigungsset NEO-ZM-3 | Silber |
| C28106N00 | Befestigungsset NEO-ZM-4 | Silber |
| C28107N00 | Befestigungsset NEO-ZM-PLUS-3 | Silber |
| C28108N00 | Befestigungsset NEO-ZM-PLUS-4 | Silber |
Befestigungen – Befestigungsfeder
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C24500N00 | Befestigungsfeder GP | - |
Befestigungen – Abhänge-Komponenten für LED-Profile
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C28117N00 | Befestigung FI-10-ZM-P | Silber |
| C28170 | Seilabhängung FI-8-LIN-ZM | Silber, Schwarz, Weiß |
| C28189 | Befestigung FI-8-PRET-ZM | Silber, Schwarz, Weiß |
| C28190 | Befestigung FI-8-PRET-ZMZ | Silber |
| C28192 | Befestigung UCHO-ZM | Silber, Schwarz |
Befestigungen – Abhänge-Komponenten mit Stromversorgung
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C28160 | Befestigung PUSZ-LIN-ZM | Silber, Schwarz, Weiß |
| C28161 | Befestigung PUSZ-PRET-ZM | Silber, Schwarz, Weiß |
| C28163 | Befestigung PUSZ-LIN-MR | Silber, Schwarz, Weiß |
| C28171 | Befestigung FI-8-LIN-ZMZ | Silber, Schwarz, Weiß |
| C28183 | Befestigung OS22-DUO-LIN-Z | Schwarz, Weiß |
| C28184 | Befestigung OS22-LIN-Z | Schwarz, Weiß |
| C28185 | Befestigung OS22-DUO-PRET-Z | Schwarz, Weiß |
| C28186 | Befestigung OS22-PRET-Z | Schwarz, Weiß |
| C20010 | Befestigung PUSZ-ZM | Silber, Weiß, Schwarz |
Befestigungen – Lampen-Baldachin
| Artikelnummer | Beschreibung | Erhältliche Farben |
|---|---|---|
| C24540 | Baldachin Fi-60mm | Grau, Schwarz, Weiß |
| C24541 | Baldachin BOX-M70 | Grau, Schwarz, Weiß |
| C24542 | Baldachin BOX-M600 | Grau, Schwarz, Weiß |
Befestigungssets
Artikelnummer Beschreibung Erhältliche Farben
C28130 Befestigungsset PUSZ-ZM-1 Schwarz, Weiß, Silber
C28131 Befestigungsset PUSZ-ZM-2 Schwarz, Weiß, Silber
C28134 Befestigungsset FI-8-ZM-1 Schwarz, Weiß, Silber
C28135 Befestigungsset FI-8-ZM-2 Schwarz, Weiß, Silber
C28230 Befestigungsset RG-1 Silber glänzend/matt, Schwarz, Weiß
C28231 Befestigungsset RD-1 Silber glänzend/matt, Schwarz, Weiß
C28232 Befestigungsset RD-2 Silber glänzend/matt, Schwarz, Weiß
C28233 Befestigungsset RD-3 Silber glänzend/matt, Schwarz, Weiß
C28234 Befestigungsset RD-4 Silber glänzend/matt, Schwarz, Weiß
Artikelnummer Beschreibung Erhältliche Farben
C28130 Befestigungsset PUSZ-ZM-1 Schwarz, Weiß, Silber
C28131 Befestigungsset PUSZ-ZM-2 Schwarz, Weiß, Silber
C28134 Befestigungsset FI-8-ZM-1 Schwarz, Weiß, Silber
C28135 Befestigungsset FI-8-ZM-2 Schwarz, Weiß, Silber
C28230 Befestigungsset RG-1 Silber glänzend/matt, Schwarz, Weiß
C28231 Befestigungsset RD-1 Silber glänzend/matt, Schwarz, Weiß
C28232 Befestigungsset RD-2 Silber glänzend/matt, Schwarz, Weiß
C28233 Befestigungsset RD-3 Silber glänzend/matt, Schwarz, Weiß
C28234 Befestigungsset RD-4 Silber glänzend/matt, Schwarz, Weiß
Verbinder
Verbinder 180°
C28075N00 Linearverbinder ZM-180
C28083N00 Verbinder ZM-MINI-180
Verbinder 135°
C28074N00 Winkelverbinder ZM-135
C28245N00 Winkelverbinder ZD-PION-135
C28088N00 Winkelverbinder ZM-PION-135
Verbinder 120°
C28073N00 Winkelverbinder ZM-120
C28087N00 Winkelverbinder ZM-PION-120
C28082N00 Winkelverbinder ZM-Y120
Verbinder 90°
C28072N00 Eckverbinder ZM-90
C28086N00 Eckverbinder ZM-PION-90
C28078N00 Winkelverbinder ZM-T90
C28081N00 Winkelverbinder ZM-X90
Verbinder 60°
C28071N00 Winkelverbinder ZM-60
C28080N00 Winkelverbinder ZM-X60
C28077N00 Winkelverbinder ZM-T60
C28085N00 Winkelverbinder ZM-PION-60
Verbinder 45°
C28070N00 Winkelverbinder ZM-45
C28079N00 Winkelverbinder ZM-X45
C28076N00 Winkelverbinder ZM-T45
