Befestigung OS22-DUO-PRET-Z mit Stromversorgung

Befestigung OS22-DUO-PRET-Z

Das Befestigungselement OS22-DUO-PRET-Z dient zur Herstellung von Pendel- und Wandleuchten mit zwei Aufhängungspunkten und ermöglicht eine einpolige DC 12V/24V Stromversorgung. Es wird direkt im Leuchtteil des LED-Profils integriert und ist für die Längsaufhängung mittels Metallstäben ausgelegt. Das System eignet sich für lineare, mehrstufige sowie kaskadierte Lichtinstallationen.

Montagehinweis

Das Befestigungselement wird von der Lichtquellenseite in den Leuchtteil des Profils eingesetzt und in die vorgesehene Montageschiene eingeführt. Innerhalb des Profils kann es frei verschoben und exakt positioniert werden. Nach dem Ausrichten wird das Element über den integrierten Arretiermechanismus fixiert, wodurch eine stabile und sichere Verbindung entsteht.

Die Aufhängung erfolgt über zwei Metallstäbe, die in das Befestigungselement eingeführt und mechanisch fixiert werden. Die Stäbe sorgen für eine präzise Ausrichtung der Leuchte sowie eine gleichmäßige Lastverteilung. Das System ist kompatibel mit Metallstäben und Armen mit einem Durchmesser von 3 mm.

Bei der Montage in Profilen ohne Haken an der Abdeckungshalterung (z. B. GIZA-DUO-LL) ist der Kunststoffhalter im unteren Bereich des Elements zu entfernen, um eine korrekte Installation sicherzustellen.

Zusätzliche Informationen

Ein stromführendes Verbindungsstück ist als Ersatzteil enthalten. Das Element gewährleistet eine zuverlässige mechanische Befestigung sowie eine sichere Stromführung innerhalb der Leuchte.

Passendes Zubehör

Passende Deckenbefestigungen: P-KG, P-KG-Z, P-M-Z, W-BOX-Z, W-KG, W-KG-Z, W-M-Z

Passende Metallstäbe: Stab PUSZ , Stab FI-3

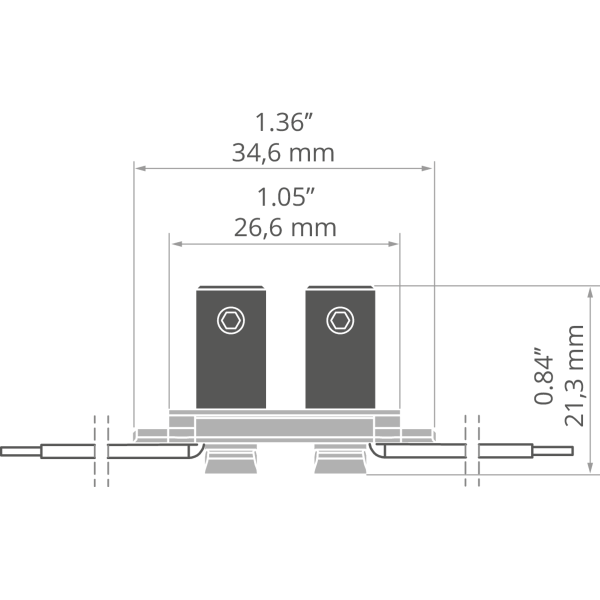

Technische Spezifikation
