Befestigung FI-8-PRET-ZM

Befestigung FI-8-PRET-ZM

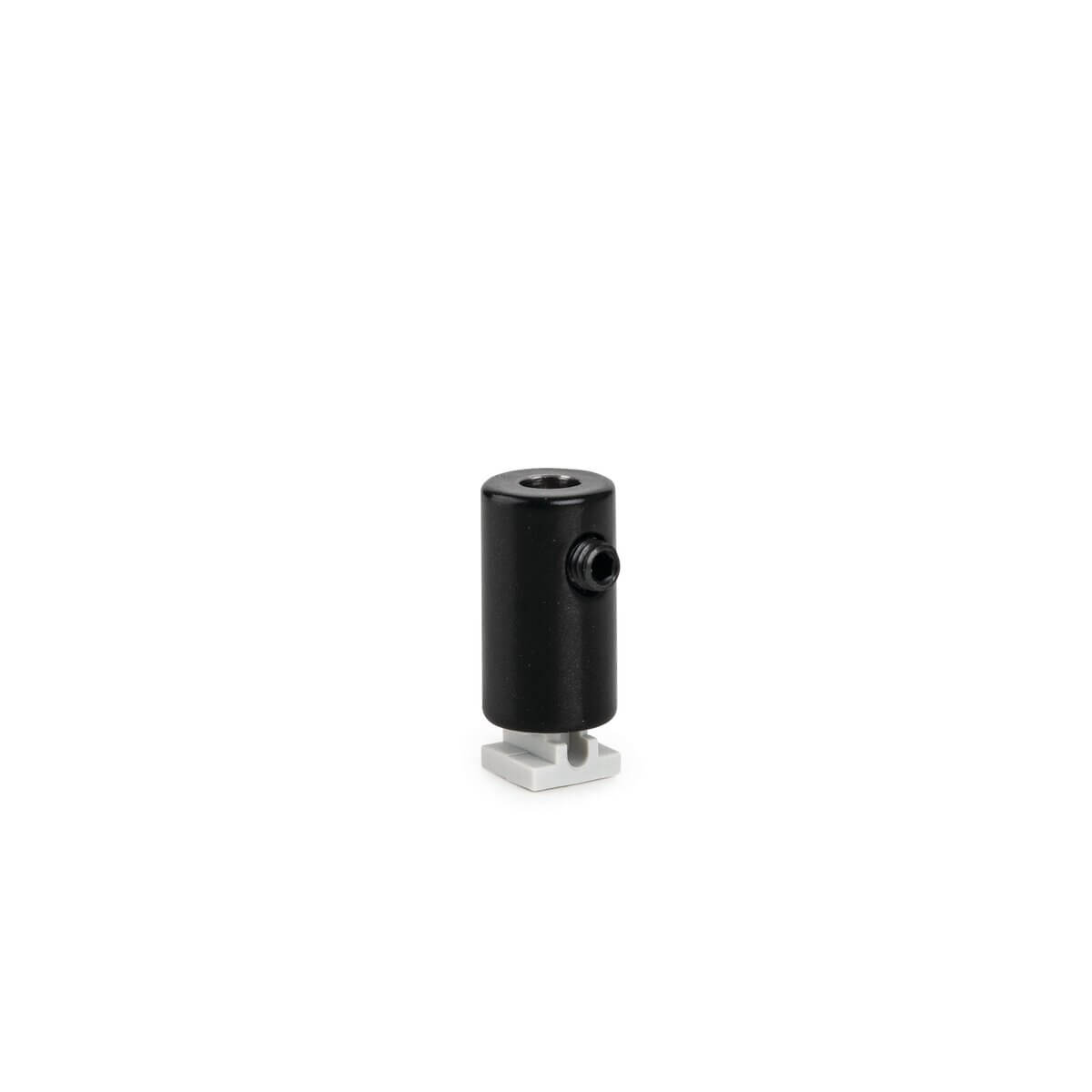

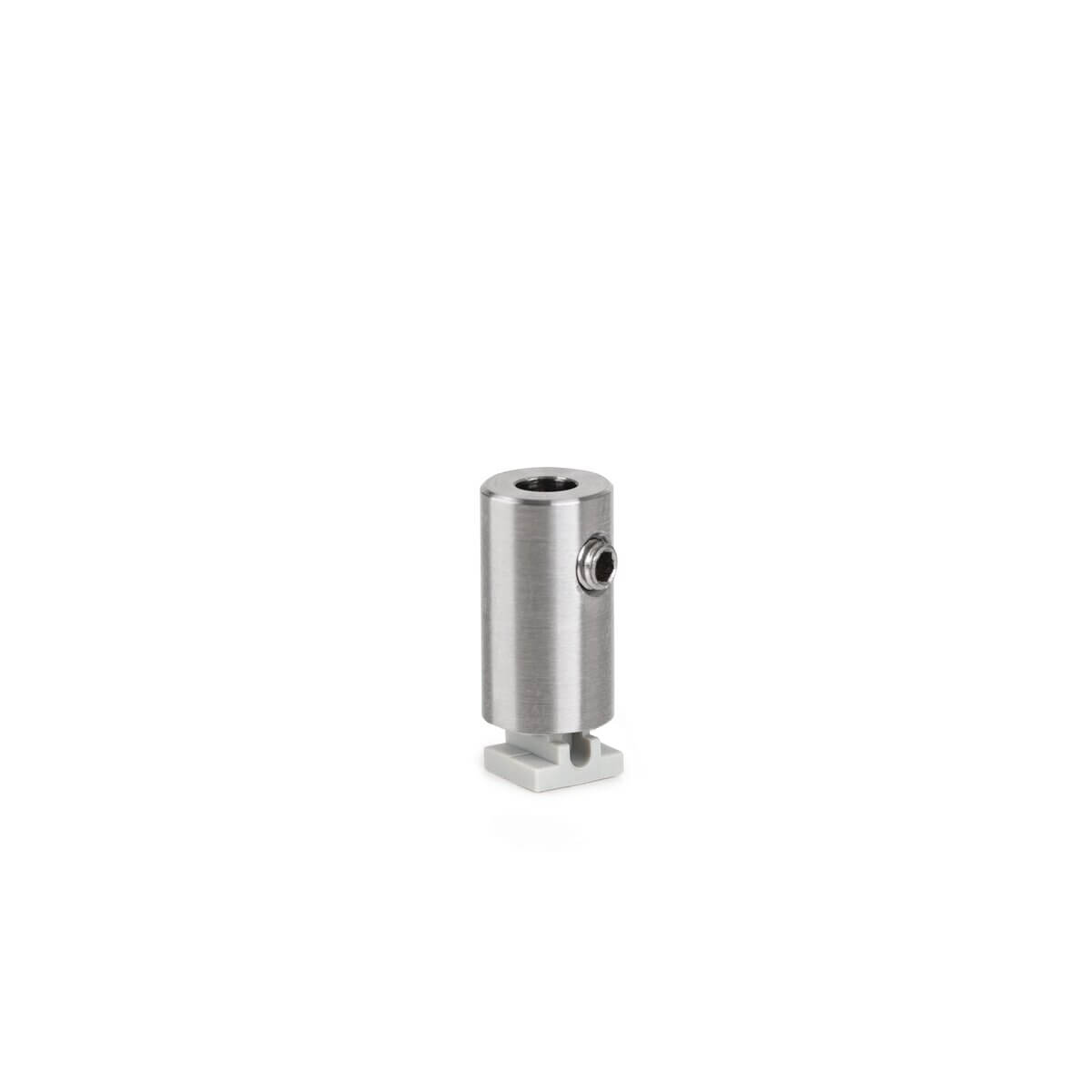

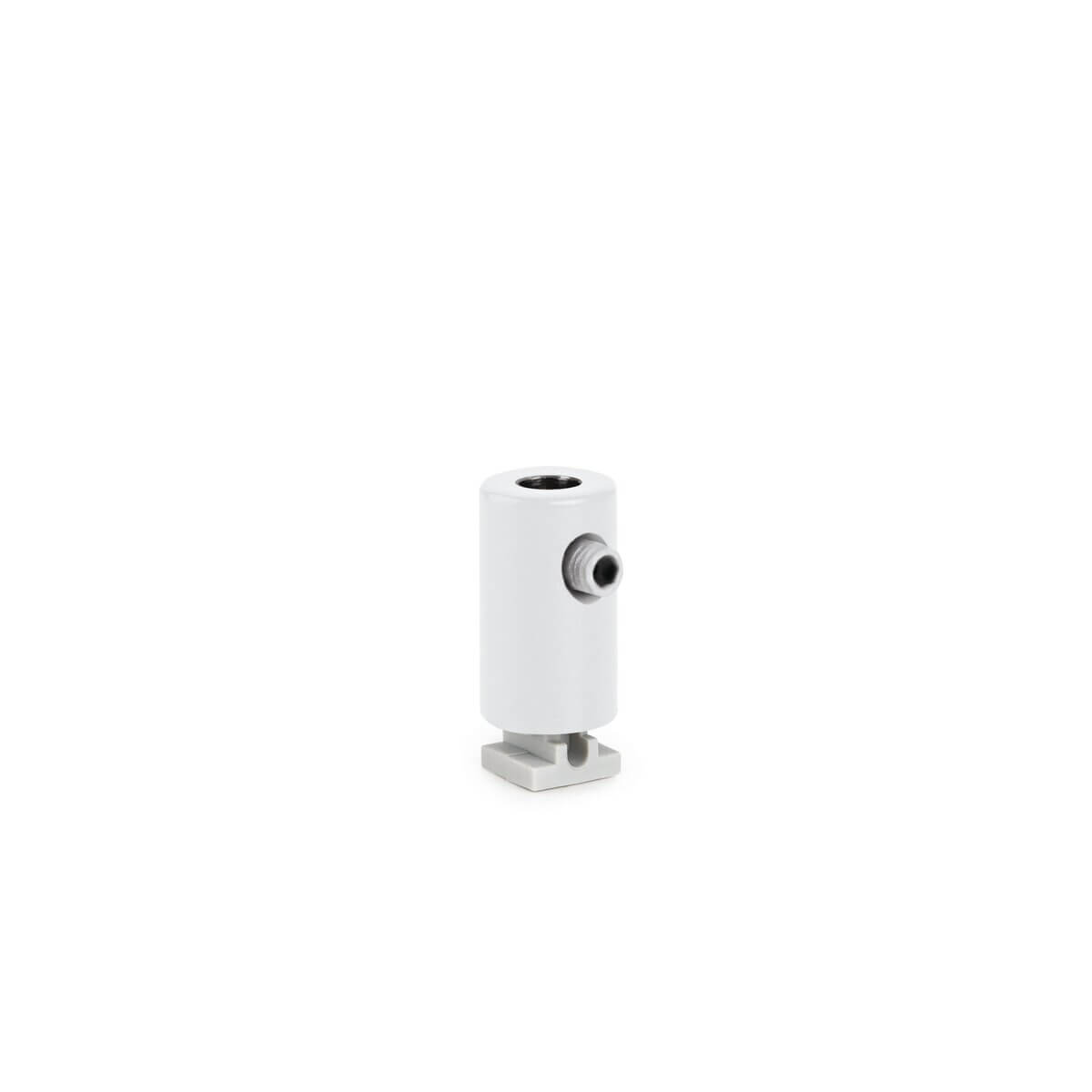

Das Montageelement FI-8-PRET-ZM dient zur Herstellung von Pendelleuchten mit Stabaufhängung und wird direkt im LED-Profil integriert. Es ist für die Längsaufhängung von LED-Aluminiumprofilen mittels Metallstab ausgelegt und ermöglicht eine präzise sowie optisch dezente Umsetzung von linearen Lichtlösungen.

Montagehinweis

Das Befestigungselement wird in die ZM-Montageschiene des LED-Profils eingeschoben und kann innerhalb der Nut frei verschoben werden. Dadurch lässt sich die Position exakt anpassen. Nach dem Ausrichten wird das Element über den integrierten Arretiermechanismus fixiert, wodurch eine stabile und sichere Verbindung im Profil entsteht.

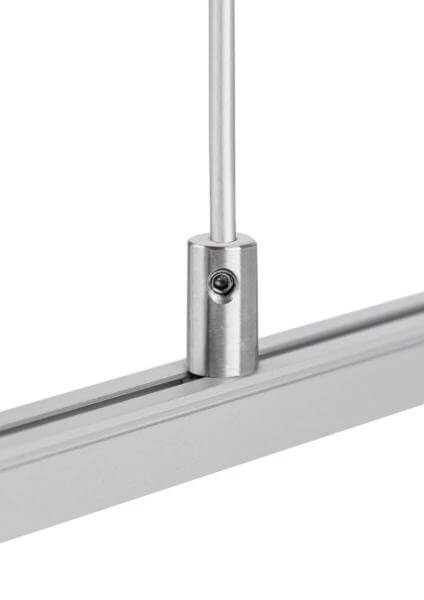

Der Metallstab wird von oben in das Befestigungselement eingeführt und mittels seitlicher Inbusschraube festgeklemmt. Die gewünschte Abhänghöhe kann durch Kürzen oder Nachjustieren des Stabs angepasst werden. Die Aufhängung erfolgt in Längsrichtung und sorgt für eine stabile sowie präzise Ausrichtung der Leuchte.

Kompatibilität

Geeignet für LED-Profile mit ZM-Montageschiene sowie für Metallstäbe mit einem Durchmesser von bis zu 3 mm. Unterstützt die Realisierung von linearen Pendelleuchten und ermöglicht eine flexible Positionierung innerhalb der Leuchte.

Zusätzliche Informationen

Das Element zeichnet sich durch eine hohe mechanische Beständigkeit sowie ein kompaktes, funktionales Design aus. Es eignet sich besonders für die Fertigung von Leuchten in kleinen Serien und ermöglicht eine saubere sowie stabile Integration in das Profil.

Passendes Zubehör

Passende Deckenbefestigungen: P-KG, P-KG-Z, P-M-Z, W-BOX-Z, W-KG, W-KG-Z, W-M-Z

Passender Metallstab: Stab FI-3 Alu

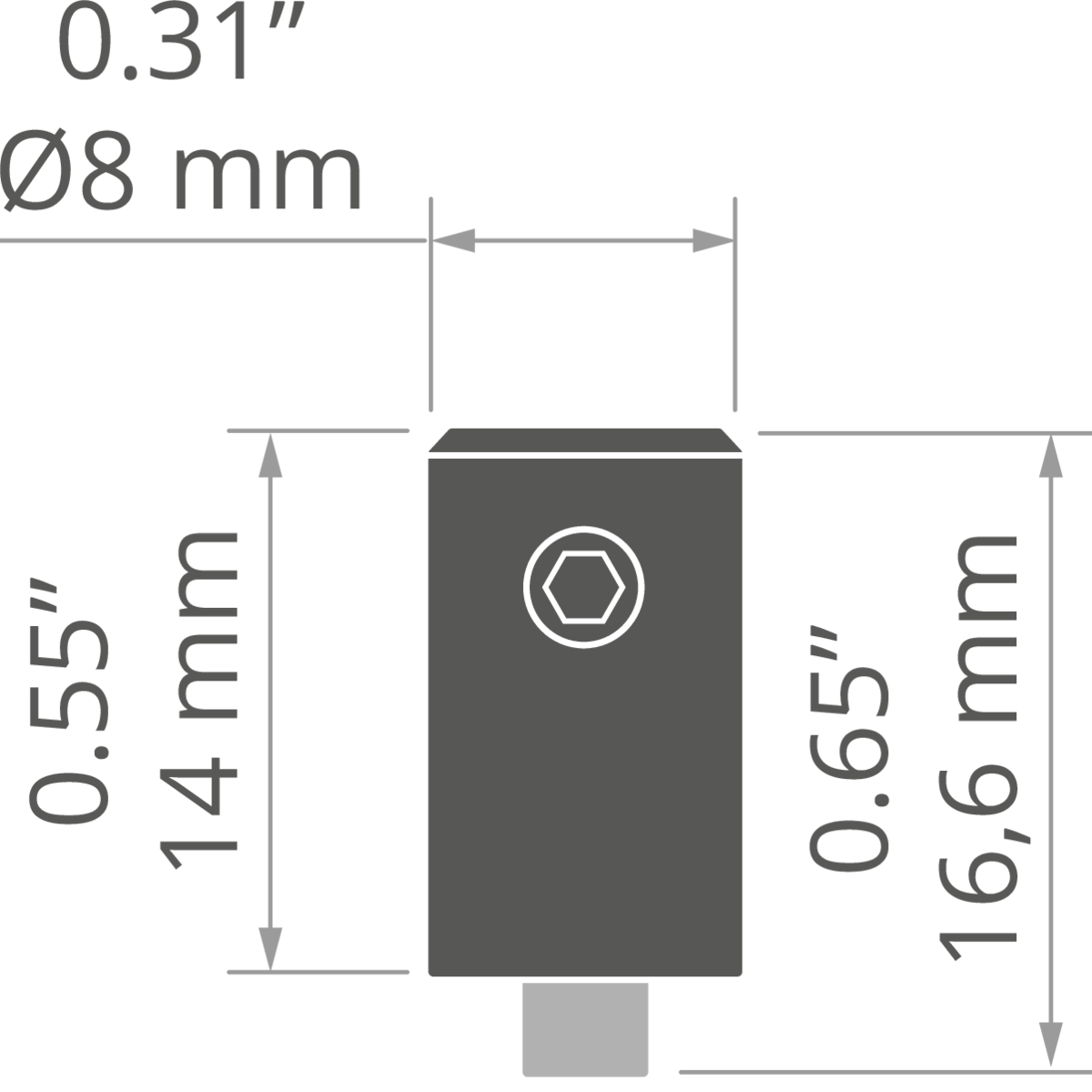

Technische Spezifikation
