Befestigung OS22-LIN-Z mit Stromversorgung

Befestigung OS22-LIN-Z

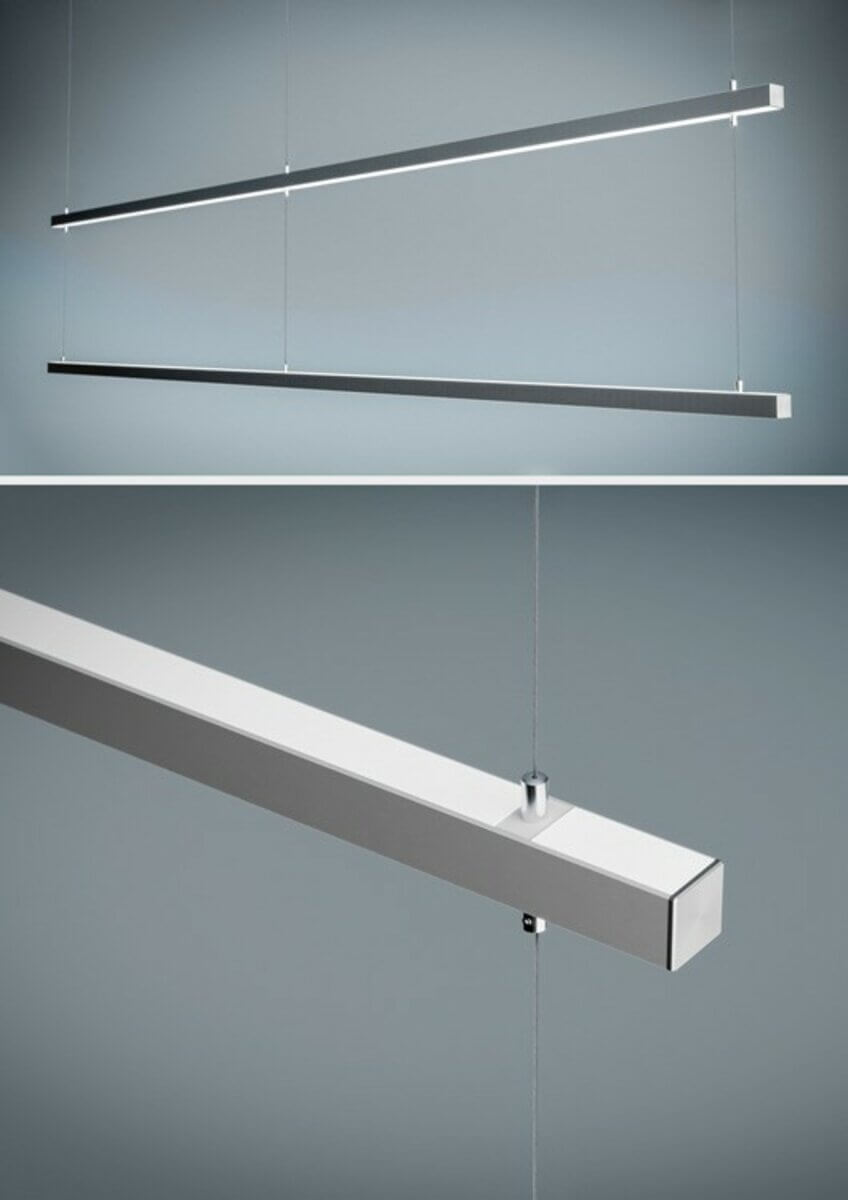

Das Aufhängungselement OS22-LIN-Z dient zur Herstellung von Pendelleuchten und ermöglicht eine einpolige DC 12V/24V Stromversorgung. Es ist für die Längsaufhängung von LED-Profilen an Stahlseilen konzipiert und erlaubt die Umsetzung von linearen sowie mehrstufigen Lichtinstallationen.

Montagehinweis

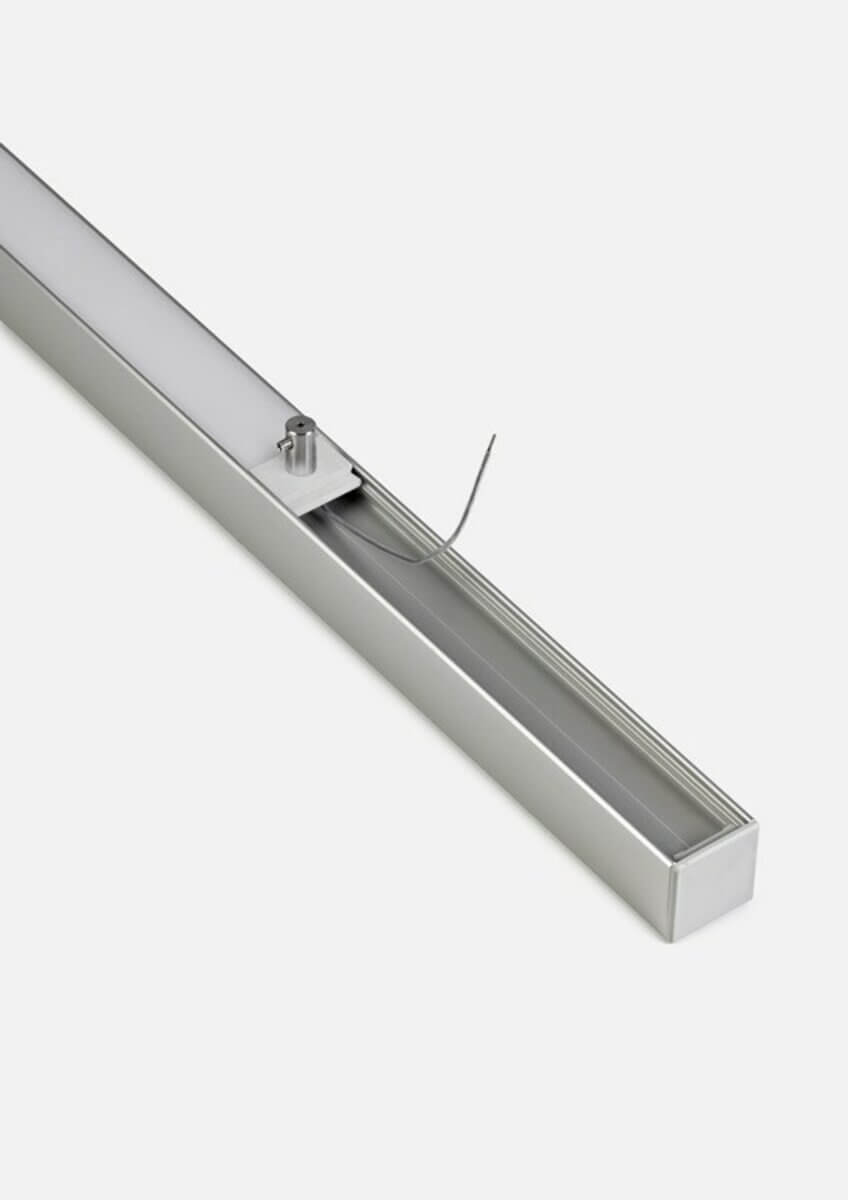

Das Befestigungselement wird im Leuchtteil des Profils eingesetzt und in die dafür vorgesehene Montageschiene eingeführt. Innerhalb des Profils kann es frei verschoben und exakt positioniert werden. Nach dem Ausrichten wird das Element über den integrierten Arretiermechanismus fixiert, wodurch eine sichere und stabile Verbindung entsteht.

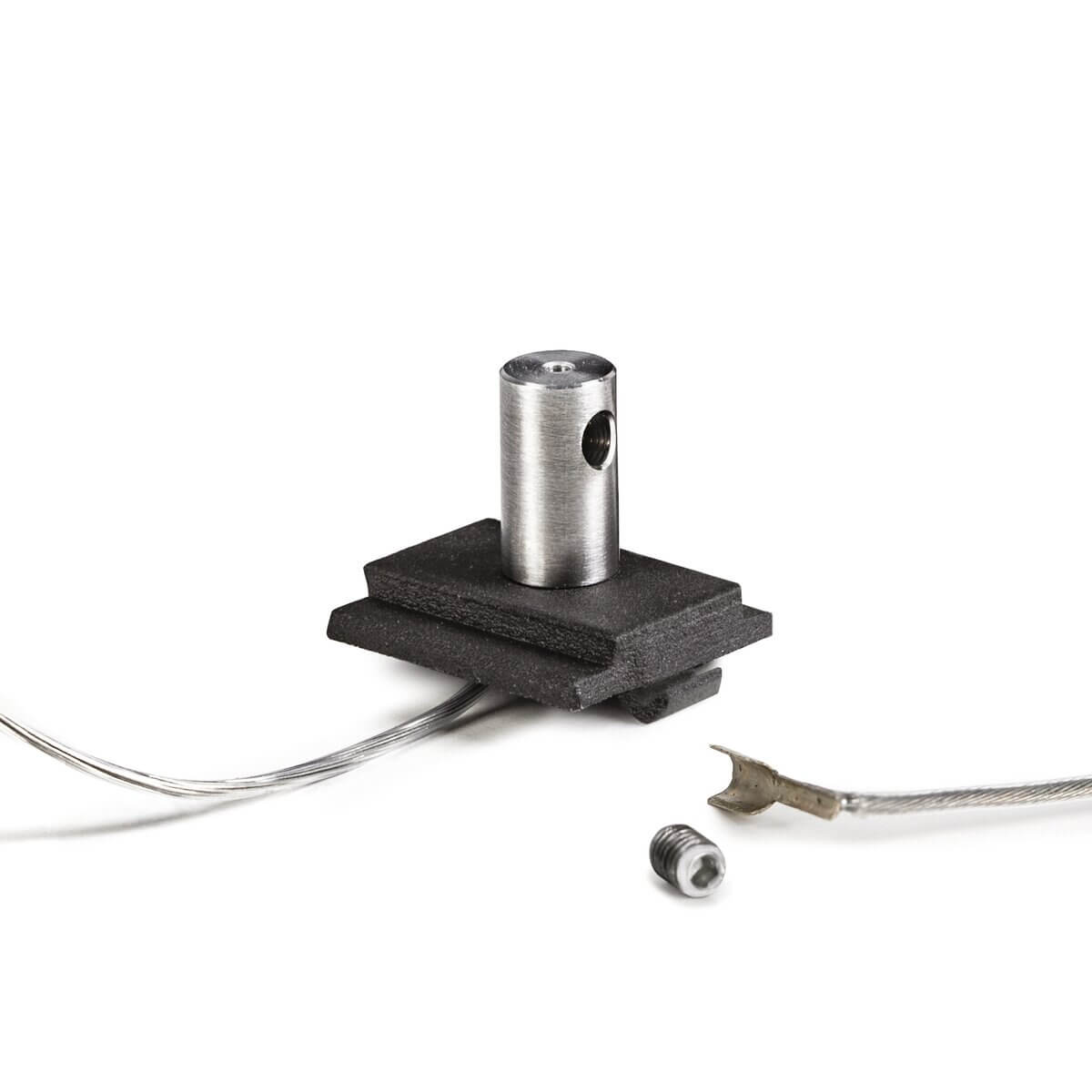

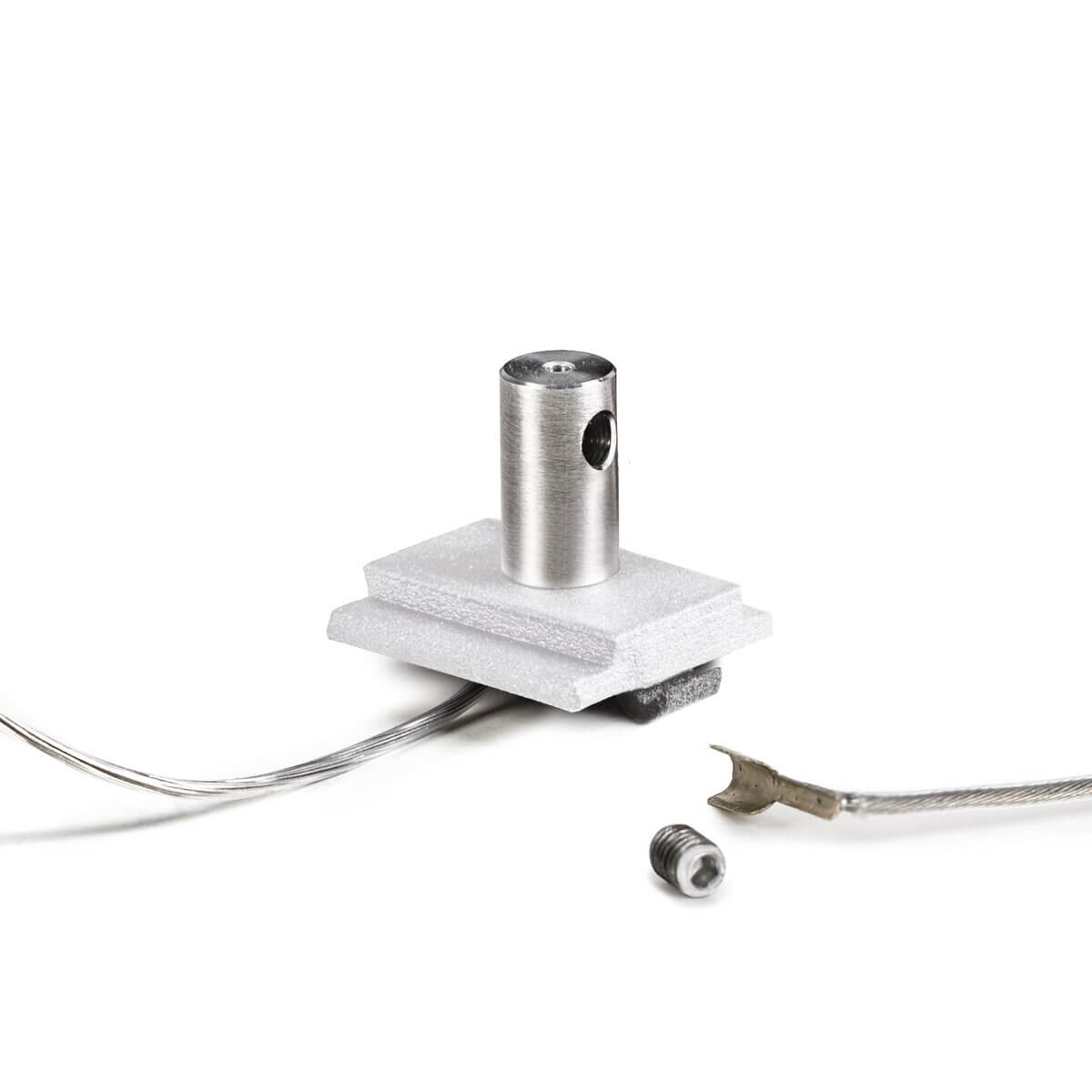

Das Stahlseil wird von oben durch das Befestigungselement geführt und mit einer seitlich angeordneten Inbusschraube festgeklemmt. Die gewünschte Abhänghöhe kann durch Kürzen oder Nachjustieren des Seils individuell angepasst werden. Die Stromzuführung erfolgt über das integrierte leitfähige System innerhalb des Elements.

Bei der Montage in Profilen ohne Haken an der Abdeckungshalterung (z. B. GIZA-DUO-LL) ist der Kunststoffhalter im unteren Bereich des Elements zu entfernen, um eine korrekte Installation zu gewährleisten.

Kompatibilität

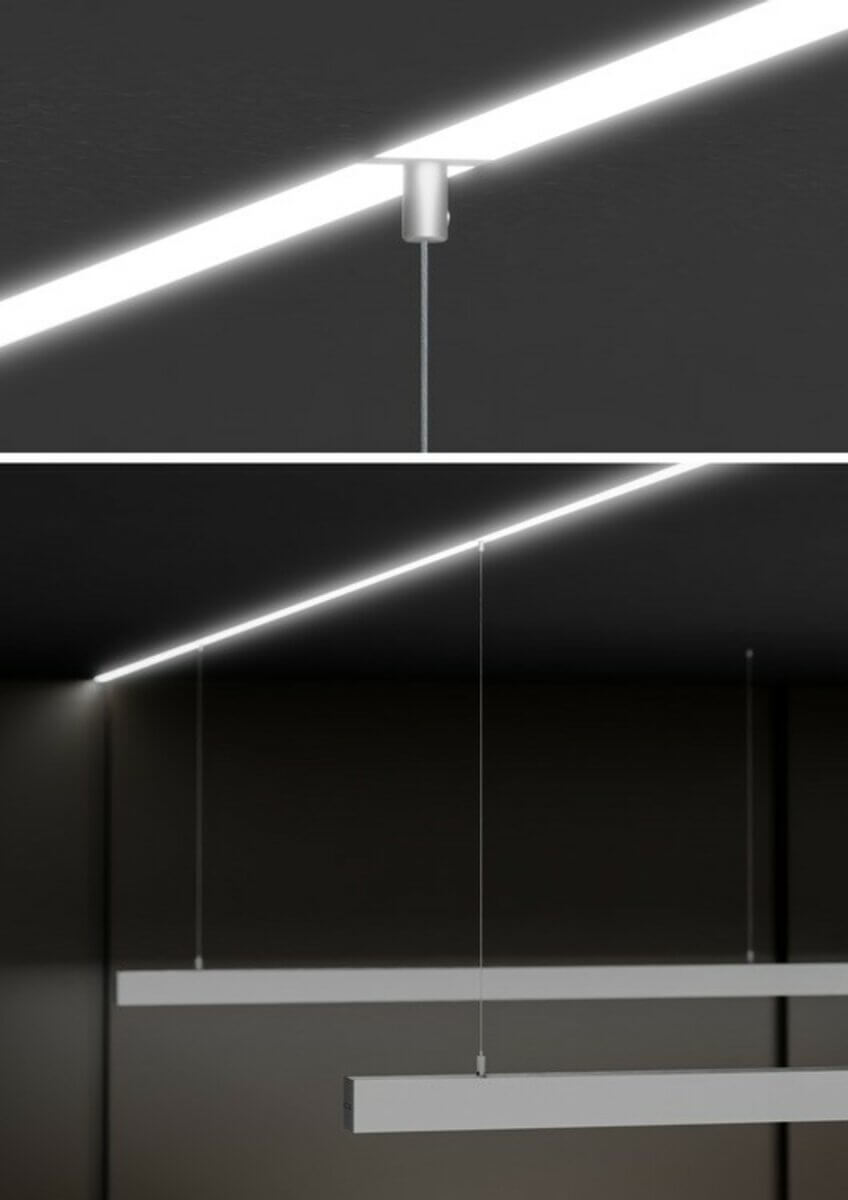

Geeignet für Längsaufhängungen von LED-Profilen mit Stahlseilen. Unterstützt die Realisierung von mehreren Leuchteneinheiten untereinander sowie die einpolige Stromführung innerhalb der Installation.

Zusätzliche Informationen

Ein stromführendes Verbindungsstück ist als Ersatzteil im Lieferumfang enthalten. Das Element ist für kompakte Montagesituationen ausgelegt und sorgt für eine sichere mechanische sowie elektrische Verbindung.

Passendes Zubehör

Passende Stahlseile: Stahlseil mit Kupferkern 0,95 mm CU FI , Seil FI-1,35 mm Silber

Passende Deckenbefestigungen: FI-8-LIN-Z, P-KG, P-KG-Z, P-M-Z, W-BOX-Z, W-KG, W-KG-Z, W-M-Z

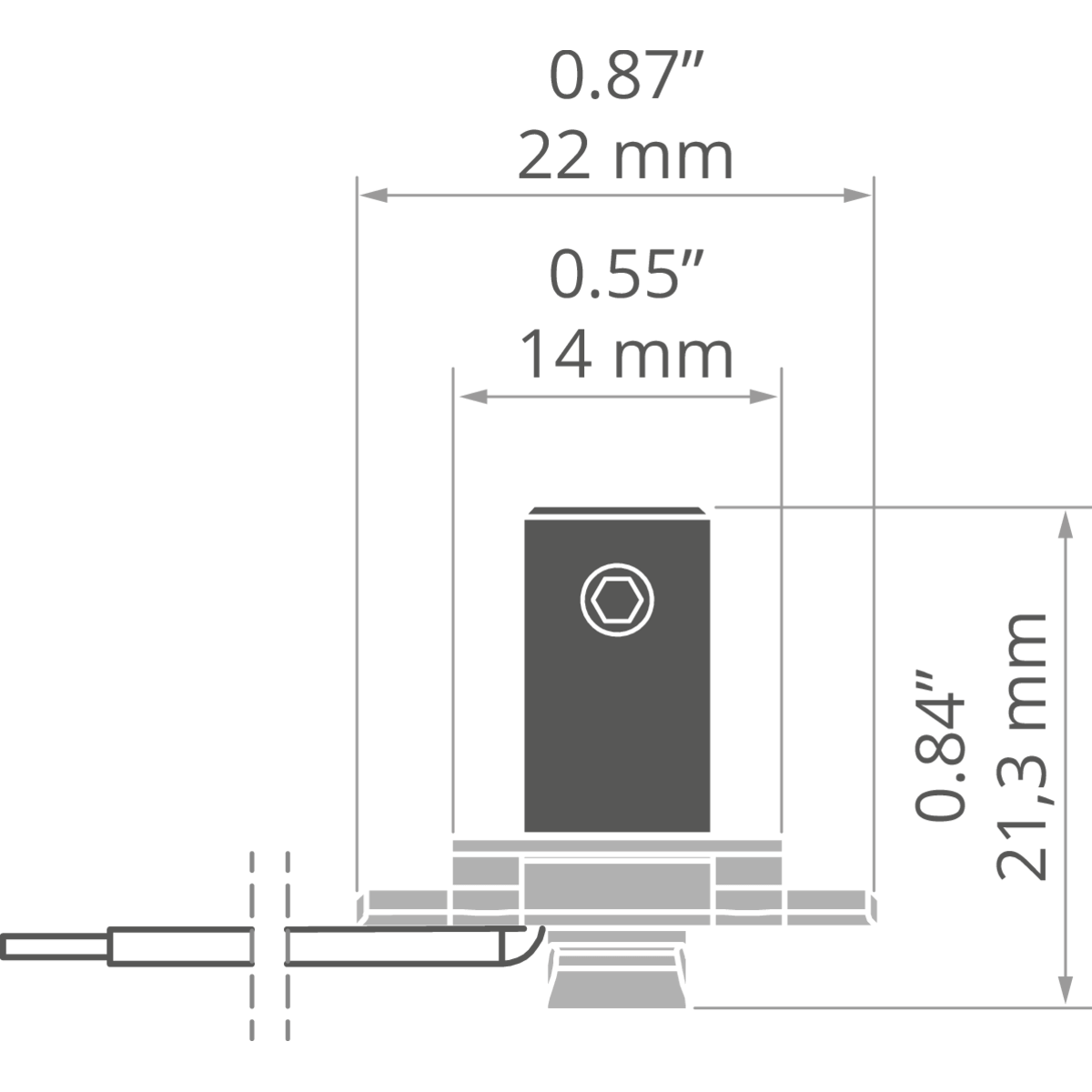

Technische Spezifikation
